怎樣完美使用HM8118電橋？

HM8118電橋使用和操作的11大問題！！

問1： HM8118電橋的基本概念和原理？

答：一般情況下，HM8118臺式LCR 電橋（與同等價位的LCR表一樣）由實部和虛部的復合量確定，這意味著考慮元件的阻抗和相角。這些值是通過測量傳導到DUT被測設備上的交流電流來確定。基于阻抗（X軸）和相位角（角度Θ），該設備可以確定Y 軸的虛部值，這些值與頻率有關。

問2： 如何定義HM8118電橋的精度？

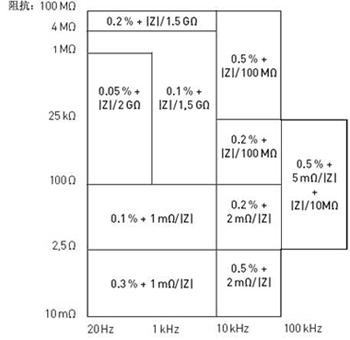

答：精度計算由下表確定：主顯示參數：基本精度(滿足以下測試條件：電壓1.0V、慢速/中速測量、自動量程、恒壓關閉、偏置關閉；快速模式下，基本精度下降兩倍)。次顯示參數：在f=1kHz時D、Q 基本精度±0.0001，相角±0.005°。

如果你想計算出相應的精度，你的元件需要以下參數，才能算出相應精度：在適當頻率的元件阻抗、本身的頻率。

例1：測量10pF 電容，其在1kHz 時阻抗為15MΩ 。在這種情況下精確度表中，第一行是有效的：

元件的值，將設置在公式中：在1KHz 時精度=0.2%+15MΩ ÷1.5GΩ =0.2%+0.01

現在，你整合百分誤差如下：在1KHz 時精度=0.2%+0.01=0.2%+（0.01×100%）=1.2%，例如10pF 元件：10pF的1.2%是0.12pF。顯示實際值在10pF－0.12pF=9.88pF和10pF+0.12pF=10.12pF之間。

問3： HM8118電橋測試頻率范圍？

答：HM8118電橋以69個頻點實現20Hz～200kHz頻率范圍，具體如下：20Hz, 24Hz, 25Hz, 30Hz, 36Hz,40Hz, 45Hz, 5Hz, 60Hz, 72Hz, 75Hz, 80Hz, 90Hz, 100Hz, 120Hz, 150Hz, 180Hz, 200Hz, 240Hz,250 Hz, 300Hz, 360Hz, 400Hz, 450Hz, 500Hz, 600Hz, 720Hz, 750Hz, 800 Hz, 900Hz, 1.0kHz, 1.2 kHz, 1.5 kHz, 1.8kHz, 2.0kHz, 2.4 kHz, 2.5kHz, 3.0kHz, 3.6kHz, 4.0kHz, 4.5kHz, 5.0kHz, 6.0kHz,7.2 kHz, 7.5kHz, 8.0kHz, 9.0kHz, 10kHz, 12kHz, 15kHz, 18kHz, 20kHz, 24kHz, 25kHz,30kHz,36kHz, 40kHz, 45kHz, 50kHz, 60kHz, 72kHz, 75kHz, 80kHz, 90kHz, 100kHz, 120kHz, 150kHz, 180kHz, 200kHz。

問4： HM8118 如何使用HZ186變壓器測試線來測試變壓器的匝數比和互感系數？

答：對于變壓器的測量，OItek 海洋儀器建議使用HZ186 配件。請按照如下說明連接夾具（從左至右，見下圖）：- 連接黑色線夾到初級線圈，- 連接黑色線夾到次級線圈，- 連接紅色線夾到次級線圈，- 連接紅色線夾到初級線圈。

問5： HM8118適用LabView驅動嗎?

答：HM8118電橋沒有進行LabView library測試。本儀器手冊的遠端控制指令基于標準SCPI ，在儀器說明書中有具體的操作描述。因為SCPI 標準指令，在任何軟件應用中你都能執行此儀器, 只要你送一個"ASCII-String"指令到通訊接口用戶端 (例如LabView, C++, Visual Basic 等等)。為了測試PC 和儀器RS232 接口間的連接，你能使用Hyper-Terminal of Windows (accessory -->communication --> Hyper-Terminal) Windows 超級終端（附件 - >通訊 - >超級終端）。

問6： HM8118電橋如何測量電阻？

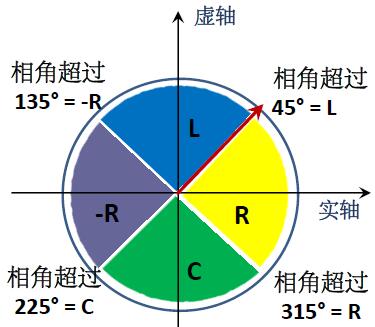

答：HM8118電橋測量電阻常用以下方法：施加電壓（AC）信號并測量所得到的電流。R與L或C唯一區別是相位角在0°附近。電阻測量時不通過DC，DC 僅用于電容測量的偏置電壓。見上圖。

問7： HM8118電橋如何測量電感和電阻值？

答：測量簡單的電阻或電感，你需要在HM8118電橋的面板上打開 L-R 模式。如果你操作了此功能，在HM8118 上你能直接讀出電阻和電感值。

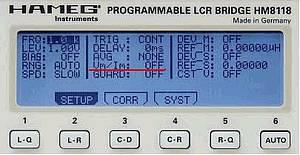

問8： HM8118電橋如何顯示測試信號電壓Vm和電流Im的大小？

答：您可計算出數學上的電壓范圍及電流范圍，但HM8118電橋在操作期間直接讀出這兩個值。在設置Menue，該操作可接通/關斷。在該設置Menue，在元件端子的電壓和電流顯示可接通/斷開。

問9： HM8118 在變壓器（ 線圈） 測量時出現不正確的結果？

答：不同的測量結果取決于鐵芯上的損耗和預磁化線圈的未知狀態。要測量的線圈，依賴于頻率和當前測量電壓。HM8118電橋定義的L、R 和C 值，通過測量阻抗和相應的相位角來實現。不同的相位角，所測得到的值就相應是電感、電容或實際（L，C，R）。這意味著：阻抗值隨著電壓值提高而增加。此外，相位角很大程度上取決于（通過計算磁化和鐵磁芯損耗）測量頻率（在“Z-θ ”模式可見）。短路次級側的值幾乎對應于線圈損耗，這些損耗根據頻率和測量電壓來確定。

問10： HM8118 如何通過接口進行開路/短路校準？

答：從固件更新版本下載開路/短路校準接口命令：- CROP (OPEN 校準) ,- CRSH (SHORT 校準) 。

問11：如何使用HO118組件屜接口篩選器件的容限差？

       答：HO118接口選件能處理任何偏差，甚至不對稱（例如－5％和＋20％）。可以通過鍵盤或接口輸入偏差，這些偏差您可以輸入任何你想要的（例如-45,67％和+1267,34％），只是需要一點時間。關于HO118接口的使用，更多資料請下載：HM8118電橋操作一問一答.pdf
