如何使用HM8118電橋進行變壓器參數測試？

HM8118自動匹配200KHz的電橋是一款新型的臺式儀器，具有RS232和USB雙電氣隔離接口，也含四端開爾文測試夾和SMD表貼器件測試夾具，完全滿足各行各業對L、C、R器件測試的需要，是同檔次LCR電橋標桿產品。除了測量L、C、R無源器件的參數外，HM8118電橋還具有一項更強大的功能，檢測變壓器一些特殊參數，此時頻率不僅僅是固定頻率50/60Hz、100Hz、120Hz，而是覆蓋20Hz～200KHz整個頻率氛圍，其測量變壓器參數如下：匝數比N（0～500）、互感系數M（1uH～100H）、根據短路原理的泄露電感、以及繞組間的耦合電容。最典型應用是檢測有效變壓器的泄露電感，該指標指示了變壓器電路保護質量，或者評估開關電源的變頻器。

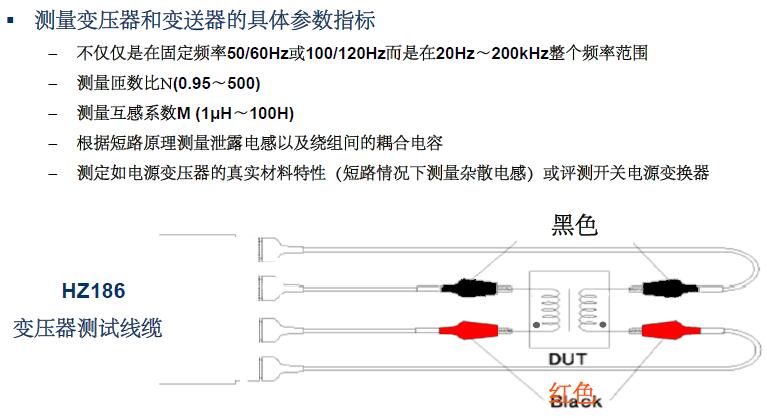

使用HM8118電橋進行變壓器的測量，OItek海洋儀器建議使用HZ186變壓器測試線纜配件（見上圖）。并按照如下說明連接夾具（上圖中從左至右）：- 連接黑色線夾到初級線圈，- 連接黑色線夾到次級線圈，- 連接紅色線夾到次級線圈，- 連接紅色線夾到初級線圈。
