USB儀器系列09|USB差分隔離示波器：4444四通道示波器
USB差分隔離示波器：也為隔離輸入示波器，全稱為差分測量隔離通道示波器，簡稱隔離示波器（DIO），在隔離變壓器和差分示波器探頭的基礎上發展而來。其在通用示波器的基礎上，把示波器的供電端與地隔離，實現示波器“浮地”測量；同時，把示波器的每個輸入通道實現兩個方面的隔離：一是通道輸入差分低端與地隔離，二是通道間相互隔離。因此差分隔離示波器也稱為通道隔離示波器，真正實現電壓差分測量。
PicoScope 4444四通道USB差分示波器：4路真差分，20M帶寬，差分示波器新標桿。
| 特點如下： 通道數：4路差分高阻抗輸入通道 帶寬：20MHz 實時采樣率：高達400MS/s 緩沖區內存：高達256M 連接并通電的USB3.0 垂直分辨率：12位或14位可調 高共模抑制比 波形捕獲率：10萬次/秒 提供驅動程序與軟件開發包 (SDK) |
PicoScope 4444高分辨率差分USB示波器為柔性分辨率、高性能的差分隔離示波器，使用四路真差分輸入、12位或14位可調垂直分辨率、較寬的差分和共模電壓范圍寬。
PicoScope 4444的各種附件可以為各種應用的振幅提供精確和詳細的測量。9針D型連接器可提供差分探針接口，可以進行真分差測量。滿刻度時的最大輸入范圍是±50V（使用PicoConnect 442 1000 V CAT III探針時為±1000V），最大共模范圍也是±50V（使用PicoConnect 442時也是±1000V）。可以設置示波器以12或14位分辨率進行測量，比許多示波器通常使用的8位分辨率要好得多。
使用D9連接器將Pico探針連接到PicoScope 4444時，PicoScope 6會檢測、識別和打開探針電源（需要時）。這意味著您無需花時間來設置，且不用擔心電池組或電源。軟件會自動設置顯示屏和控件來匹配您的探針。連接或拔下探針時，PicoScope顯示屏右下角會顯示通知。
深度捕捉內存（高達 25600萬個活動通道共享的樣本）是另一優勢，可以進行長時間的捕捉而不會降低采樣速率。
PicoScope 4444差分示波器及其附件性價比非常高、設計緊湊方便，特別與組合傳統的單端示波器和相同數量的差分探針比較時更是如此。
PicoScope 4444隔離示波器既能測量高電壓信號又能測量低電平信號。典型的高電壓應用包括捕獲開關電源、電話電纜、馬達變頻器和混合動力汽車的波形。高阻抗差分輸入也可用于測量靈敏的放大器以及橋式傳感器（壓力、負載和應變）。
標配各種高級功能：分辨率可選、模板容限測試、串行總線解碼、高級數字觸發、數學通道、XY模式、自動測量和統計測量、頻譜分析儀、電流測量等高端功能。
PicoScope 4444提供三種預配置套件，帶有進行差分測量所需的一切。每個套件包括PicoScope 4444高分辨率差分示波器和三個帶Pico D9連接器的差分電壓探針。該套件還帶有TA271 D9?BNC適配器，它使您可以使用傳統的示波器電壓探針通過接地參考探針來進行單端測量；同時還單獨提供各種其他附件。

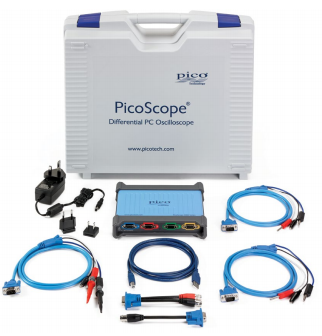

1、極低電壓差分套件
| 配置： ? PicoScope 4444：差分示波器 ? 3×PicoConnect 441：1:1差分電壓探頭 ? 1×TA271：單端 D9-BNC適配器 特別適用于非接地參考測量，包括各種應用中更低的振幅、更精準的測量。您還可以用它來測量差分串行總線上的信號，如CAN和RS-485。 |

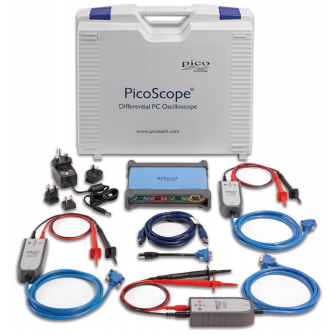

2、1000 V CAT III高壓套件
| 配置： ? PicoScope 4444：差分示波器 ? 3×PicoConnect 442：1000V CAT III差分電壓探頭 ? 1×TA271：單端 D9-BNC適配器 可以進行非接地參考測量、安全探測單相和 3 相電壓，并測量移動和物聯網設備消耗的功率。它還有用于混合和電動汽車設計、電機驅動和反相器的各種應用。 |

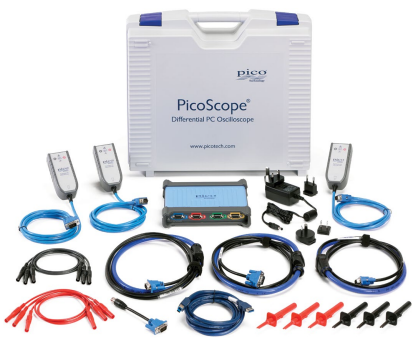

3、1000 V CAT III電壓和電流套件
| 配置： ? PicoScope 4444：差分示波器 ? 3×PicoConnect 442：1000V CAT III差分電壓探頭 ? 3×TA368：2000A AC柔性電流探頭（額定值為1000V CAT III / 600V CAT IV） ? 1×TA271：單端 D9-BNC適配器 與1000V CAT III高壓套件類似，但是帶有三個額外的電流探頭，可以安全測量非絕緣電源導體上的最高 2000A電流。 |
版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
