USB儀器系列10|八通道示波器：4824A高分辨率USB示波器
示波器一般為兩通道，為了同時測量四路信號，市面上現在常用的四路示波器。如果需要同時和同步看四路信號，一般會用多路示波器和信號采集卡，如無多路示波器，一般使用示波器的外觸發輸入功能和參考同步信號測量多路信號。市面上現能提供8通道獨立示波器的只有日本橫河（型號為DLM4038 DLM4038）和泰克MSO58系列示波器，但價格昂貴；而PicoScope 4824A是一款針對多輸入應用的低成本便攜式示波器。

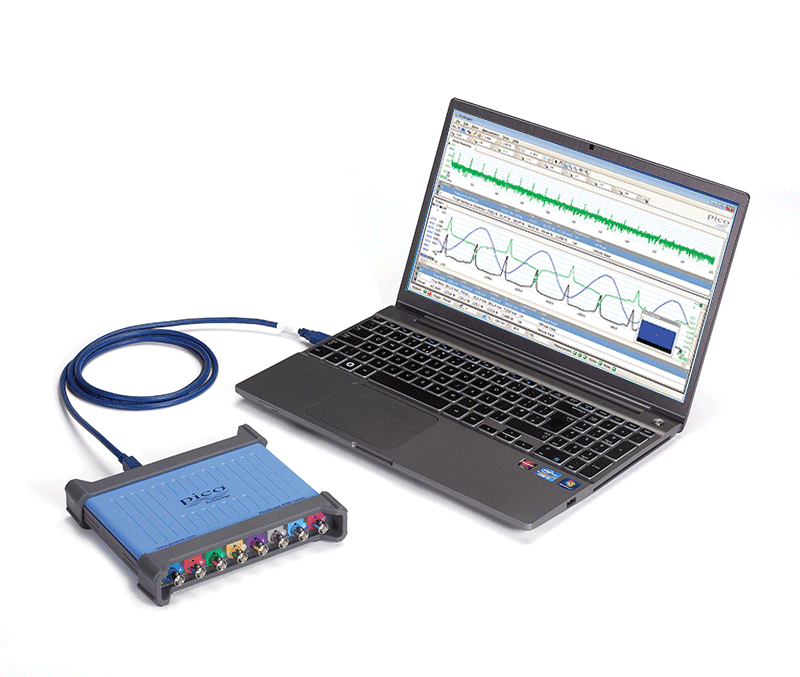

PicoScope 4824A八通道高分辨率USB示波器：20M帶寬，8路高分辨率模擬通道。
| 特點如下： 通道數：8個高分辨率模擬通道 帶寬：20MHz 實時采樣率：高達80MS/s 緩沖區內存：高達256M 連接并通電的USB3.0 垂直分辨率：12位（增強到16位） 內置80MS/s任意波形發生器 支持Windows、Linux和Mac軟件 提供驅動程序與軟件開發包(SDK) |
USB多路示波器PicoScope 4824A使用8個高分辨率模擬通道，可以輕松地分析復雜系統的音頻、超聲波、振動、電源和時間，同時對多個輸入執行大量的高精度測量任務。盡管該示波器與Pico現有的2和4通道型號具有相同的小尺寸，BNC連接器仍可接受所有常見探針和附件，且具有20毫米的充足間隔。
這款示波器不僅外形緊湊，而且性能卓越。使用12位的高縱向分辨率，20MHz 帶寬，256MS緩沖存儲器以及80MS/s的快速采樣速率，PicoScope 4824A具有提供準確結果的電源和功能。此外，它還特有大容量存儲器，可分析諸如UART、I2C、SPI、CAN 和LIN等多個串行總線以及控制和驅動程序信號。
此外，PicoScope 4824A還配有內置的低失真、80MS/s、14位任意波形發生器 (AWG)，可用于模擬產品開發過程中丟失的傳感器信號，或在完整的適用工作范圍內對設計進行壓力測試。波形可從數據文件導入，也可使用內置圖形 AWG 編輯器進行創建和修改。
另外，還包括一個函數發生器，具有最高1MHz的正弦、正方形和三角形波形以及直流電平、白噪聲和更多標準波形。還有電平、偏移和頻率控制，以及可掃描各種頻率的高級選項。當與頻譜峰值保持選件組合時，這可成為一種用于測試放大器與過濾器響應的強大工具。
PicoScope 4824A適用于在高電壓和電流及低電壓控制信號上執行各種功率測量。為獲得最佳結果，請將Pico差分電壓探頭TA041或TA057與電流鉗 TA167組合使用。
為提高功率設計的效率和可靠性，示波器可顯示并分析待機功率耗散、沖擊電流和穩態功耗。使用PicoScope內置的參數（如真實RMS、頻率、峰間電壓和THD）測量和統計功能，可對電能質量進行準確分析。
非線性負載和先進的功率轉換設備會生成包含大量諧波內容的復雜波形。這些諧波會導致設備和導體變熱、變速驅動器錯誤啟動以及電機中出現轉矩脈動，從而降低效率。一般情況下，12位PicoScope 4824A的精度可測量最多包含 100 個諧波的失真。在供電側，還可檢查諸如暫降和下跌、隆起和尖峰、閃變、中斷、長期電壓和頻率變動等電能質量問題，以確保符合規定。
使用示波器調試嵌入式系統時，很快將會用完通道。您可能需要在查看多個電源軌、DAC輸出和邏輯信號的同時查看I2C或SPI總線。使用八個通道，PicoScope 4824A可應對所有這些問題。選擇解碼最多八個串行總線并同時顯示出模擬波形和已解碼數據，還是解碼串行總線和其他模擬或數字信號的組合。PicoScope為所有通道都提供了高級觸發功能，因此，您可使用4個輸入的布爾邏輯觸發器搜索矮脈沖、壓差和噪聲以及查找數據模式。
切分屏幕波形查看測量：切分顯示屏一次最多可顯示16個示波器和頻譜視圖，可以更清楚地進行比較和分析。可自定義的屏幕切分，以展示所需波形的任一組合，顯示出同一信號的多個通道或不同變量。此外，還可分別對顯示出的每個波形進行縮放、平移和濾波設置，以實現最高靈活性。與傳統臺式示波器相比，這種靈活性，以及比固定示波器顯示屏更多次地使用監視器，是選擇USB示波器的更多優勢。
標配各種高級功能：分辨率可選、模板容限測試、串行總線解碼、高級觸發、數學通道、XY模式、自動測量、頻譜分析儀、分段存儲等高端功能。
