5MHz帶寬，精確測量模擬信號的攜帶式智能USB儀器

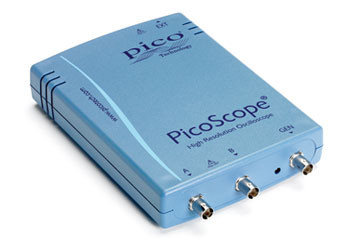

　　OI4262智能USB動態信號分析儀/音頻分析儀/高分辨率數字示波器是一款可連接到任何計算機USB端口的多用途儀器，其通過提高分辨率和動態范圍，減少噪聲和失真，專門用于測量模擬信號。

　OI4262首先是一臺2通道、16位高分辨率的USB數字實時示波器，內置有低失真信號發生器。利用其5MHz示波器帶寬，能夠輕松分析音頻、超聲波、振動信號、開關電源的特征噪聲和失真，或進行其它更廣泛的高精度波形測量。

　　其次，OI4262使用頻譜分析儀模式，能夠自動測量11種頻域參數，如：互調失真（IMD）、總諧波失真（THD）、無雜散動態范圍（SFDR）、信納比（SINAD）和信噪比（SNR）等；OI4262性能卓越，足以競爭過許多花費數倍價格的專用音頻分析儀和動態信號分析儀。

　　OI4262是一款具有較高性能的USB示波器/ FFT頻譜分析儀，其性價比讓大多數專業音頻分析儀自愧弗如，其5MHz帶寬，同樣也適用于廣泛的精確測量任務，如振動和超聲波信號：在類似振動分析的許多應用中，需要在高采樣率下進行長時間的信號捕獲，這就需要有深捕獲存儲器。OI4262在10MS/s采樣率和時基為100ms/格下有16M數據緩存；如果工程師需要更長時間，可使用USB流模式直接在PC機內存儲數據。

　　特點如下：

　　不同功能描述：1、一機多用：既可作數字實時示波器，也可作FFT頻譜分析儀，更可作音頻分析儀和動態信號分析儀，并可當雜音計來使用。

　　2、音頻信號源、函數信號源與任意波形發生器：內置DC~20kHz函數發生器，可產生正弦波、方波、三角波、鋸齒波、DC電壓、sinc、半-正弦波、高斯、白噪聲和偽隨機碼(PRBS)等信號；此外，函數發生器產生信號的失真度優于102dB動態范圍，是理想的音頻信號源。除產生標準波形外，通過16位192KS/s采樣的任意波形發生器（AWG），可創建自定義波形。使用者通過內置的編輯器、從示波器捕獲的波形中導入、或從電子表格加載來創建或編輯AWG波形。

　　3、高級顯示：使用PicoScope軟件，幾乎把所有顯示區域的波形呈現，這確保了盡可能最大顯示數據數量，比傳統的臺式示波器可視面積更大和有更高的分辨率。有了大的顯示區域，使用者可創建一個可定制的分割屏幕顯示，并同時查看多個通道或同一信號的不同視圖。

　　4、FFT頻譜分析：頻譜圖可查看幅度與頻率，在信號中能理想地找到噪聲、串擾或失真。OI4262頻譜分析儀采用快速傅里葉變換（FFT），不同于傳統的掃頻式頻譜分析儀，它能顯示單一、非重復波形的頻譜。OI4262頻譜分析儀可進行頻帶（FFT框）、窗口類型、刻度（包括對數/線性）和顯示模式（瞬時、平均或峰值保持）等所有參數設置。并可在同一數據的示波器視圖中顯示多個頻譜視圖，在顯示上可添加所有的自動頻域測量，包括THD、THD + N、SNR、SINAD和IMD。模板限值測試可應用到頻譜測量，甚至把AWG和頻譜模式整合在一起，使OI4262成為掃頻標量網絡分析儀。
