MDO-2000E系列多功能混合域示波器——時域、頻域、數字域，無所不能！
北京海洋興業科技股份有限公司新推出固緯一體式MDO-2000E系列多功能混合域示波器。該系列包括四個型號：MDO-2000EG，MDO-2000EX，MDO-2000EC以及MDO-2000ES。 MDO-2000EG具有內置頻譜分析儀和雙通道25MHz任意波發生器；MDO-2000EX具有內置頻譜分析儀，雙通道25MHz任意波發生器，5,000計數DMM和雙通道5V / 1A電源；MDO-2000EC具有內置邏輯分析儀，頻譜分析儀和雙通道25MHz任意波發生器; MDO-2000ES具有內置邏輯分析儀，頻譜分析儀，雙通道25MHz任意波發生器，5,000計數DMM和雙通道5V / 1A電源‘六合一’機種全功能示波器； MDO-2000ES是T＆M行業配備邏輯分析儀，頻譜分析儀，信號發生器，數字萬用表和電源功能的唯一示波器。
在操作MDO-2000E的頻譜分析儀時，用戶可以根據測試要求輸入中心頻率，掃寬，起始頻率和停止頻率，從而快速，直觀地觀察所需的頻率范圍，使用戶體驗真實頻譜的用戶界面分析儀。在觀察頻域顯示時，工程師可以觀察波形特性，這些波形特性不容易從時域波形中看出，例如波形的諧波成分和調制信號的頻率特性。

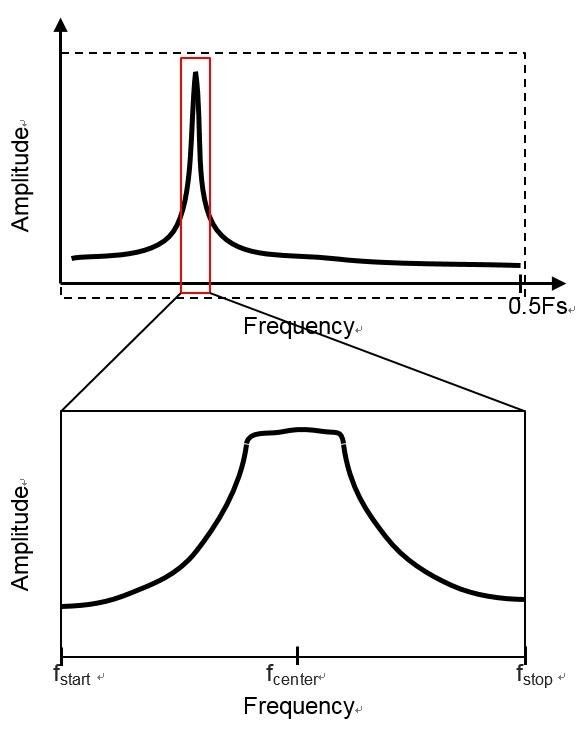

常規DSO的FFT總是將整個信號帶寬計算為采樣率（Fs）的一半。 然而，計算能力不足不能用更多的點進行FFT計算。 由于計算結果的頻率分辨率不足，用戶無法使用信號的詳細頻率信息。 而MDO-2000E分析感興趣的信號譜。 與示波器的FFT相比，MDO-2000E系列工程師可以有效地對頻域進行信號測量。 右圖所示為常規DSO的FFT（上圖）和 MDO-2000E的頻譜分析儀（下圖）。
另外，關于信號源，MDO-2000E具有內置的雙通道25MHz任意波發生器，具有調制能力，并且還提供14位垂直分辨率; 采樣速率為200MSa / s; 13個輸出波形（正弦，方波，脈 沖，斜坡，直流，噪聲，Sinc，高斯，洛倫茲，指數上升，指數下降，半數，Cardiac），和AM / FM / FSK調制和掃描功能。 友好的用戶界面是電路仿真測試等教育和應用的理想選擇。
MDO-2000E其他功能(如EX/ES系列機種，通過結合5,000計數的數字萬用表和雙通道5V / 1A電源來擴展其功能)..等。更多詳細功能說明與訂購信息，請參考訪問海洋官網。
主要特點：
? 200/100MHz 帶寬選擇（MDO-2000EG/MDO-2000EX）；
? 200/100/70MHz 帶寬選擇（MDO-2000EC/MDO-2000ES）；2 或4 通道
? 每通道的實時采樣率為1GSa/s (2 通道機型)
? 最大實時采樣率為1GSa/s(4 通道機型)
? 每通道10M 存儲深度和VPO波形顯示技術
? 波形更新速率高達120,000 wfms/s
? 8 “ WVGA TFT LCD 顯示
? 最大 1M FFT 提供更高的頻域分辨率測量
? 高通，低通和帶通濾波器功能
? 29,000 個分段存儲器和波形搜索功能
? I2C/SPI/UART/CAN/LIN 串行總線觸發和解碼功能
? 數據記錄功能能夠跟蹤信號變化達1000小時
? 網絡存儲功能
? 掩碼測試功能
接口
? 高速USB 設備端口，主機端口、LAN 端口、Go/NoGo BNC、Kensington Style lock
軟件和驅動
? PC軟件 (OpenWave軟件)
? LabVIEW 驅動
? USB 驅動
選型指南：
