與真有效值萬用表配套的經濟型電流探頭
萬用表也稱為多用表,在傳統的三用表基礎上發展而來。所謂“三用”,最基本的就是電壓、電流和電阻測量,典型為基于歐姆定律的三量關系U=R×I。但是一般萬用表測量電流時只能到10A,并且需要斷開電路在電路中串聯測試,即不方便也不安全,使用電流探頭就可以解決這個問題。它采用交流互感器或直流霍爾效應原理,用夾鉗式結構不用斷開電路測量大電流,可以測量高達10000A有效值交流電流。有的小量程電流探頭使萬用表具有測量漏電流、過程電流、電流互感器次級電流的功能。海洋儀器(010-62178811)提供的夾鉗式電流探頭如下:MN12、Y4N、D37N

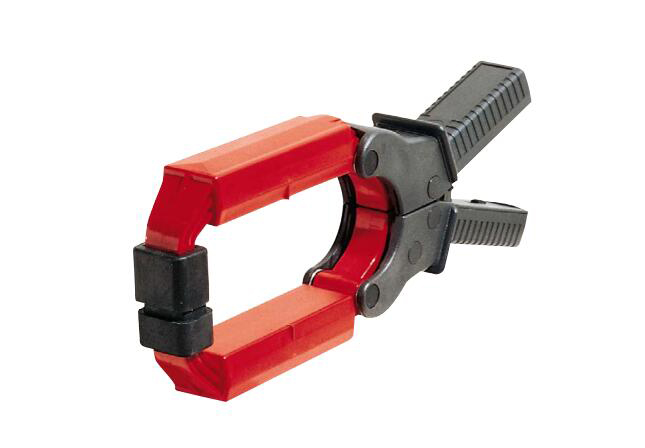

| ■ MN12 交流電流探頭 | |
![]() | 電流測量范圍:0.5~240Arms 電流與電壓轉換比:1A/10mV 頻率帶寬:40Hz~10kHz(-3dB) 精度(典型值):≤1% 可夾持導體尺寸:最大¢20mm,一個總線匯流排20×5mm 輸入信號:AC交流 接頭:¢4mm安全香蕉插座 鉗頭外觀尺寸:135×57×34.5mm 重量:180g 價格:¥2500元 |
| ■ Y4N 交流電流探頭 | |
![]() | 電流測量范圍:4A~600Arms 電流與電壓轉換比:1A AC/1mV DC,特有的AC交流二極管整理創新技術 頻率帶寬:48Hz~1kHz(-3dB) 精度(典型值):≤1% 可夾持導體尺寸(max):單根線纜¢30mm,二根線纜2×¢25mm,總線匯流排63×5mm 輸入信號:AC交流 電纜長度:1.5米 鉗頭外觀尺寸:66×195×34mm 重量:420g 價格:¥4500元 |
| ■ D37N 交流電流探頭 | |
![]() | 電流測量范圍(分三個量程):0.1~36Arms,1~360 Arms,1~3600 Arms 電流與電壓轉換比(相應三個量程):1A/100mV,1A/10mV,1A/1mV 頻率帶寬:30Hz~5kHz(-3dB) 精度(典型值):≤2% 可夾持導體尺寸:最大¢64mm線纜,線束50×135mm或64×100mm 輸入信號:AC交流 接頭:¢4mm安全香蕉插座 鉗頭外觀尺寸:310×120×48mm 重量:1200g 價格:¥7500元 |
版權聲明:本資料屬于北京海洋興業科技股份有限公司所有,如需轉載,請注明出處!
