適用性高頻電流探頭
高頻電流探頭一般指頻率超過100KHz的電流探頭,主要與示波器配合,測量高頻電流信號的質量,市面上最理想的產品為美國泰克公司的產品,海洋儀器(010-62178811)現典型推薦如下型號:MA200系列、P6021、P6022和TCP202。
| ■ MA200系列 中頻柔性電流探頭(用在任意示波器上) | |
![]() | 電流測量范圍:500mA~450A峰值 電流與電壓轉換比:10A/1mV,100A/1mV 頻率帶寬:2Hz~1MHz(-3dB) 精度:≤1%+0.3A 可夾持導體尺寸:¢14.33mm 或¢22.29mm 輸入信號:AC交流 電纜長度:2米 鉗頭外觀:柔性 價格:MA200 30-300A/3V-045(¥7000元);MA200 30-300A/3V-070(¥6500元);MA200 3000A/3(¥8500元) |

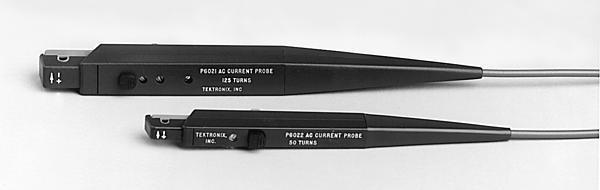

| ■ P6021A 高頻電流探頭(用在任意示波器上) | |
![]() | 電流測量范圍:2mA~15A峰值 電流與電壓轉換比:2mA/1mV,10mA/1mV 頻率帶寬:120Hz~60MHz(-3dB) 精度:≤3% 可夾持導體尺寸:¢3.8mm 輸入信號:AC交流 電纜長度:1.5米 鉗頭外觀尺寸:300×20×12mm 重量:720g(大約)(圖中上面為P6021,下面為P6022) 價格:¥17900元 |
| ■P6022 高頻電流探頭(用在任意示波器上) | |
![]() | 電流測量范圍:1mA~6A峰值 電流與電壓轉換比:1mA/1mV,10mA/1mV 頻率帶寬:935Hz~120MHz(-3dB) 精度:≤3% 可夾持導體尺寸:¢3.58mm 輸入信號:AC交流 電纜長度:1.5米 鉗頭外觀尺寸:152×10×6mm 重量:420g (圖中上面為P6021,下面為P6022) 價格:¥19700元 |

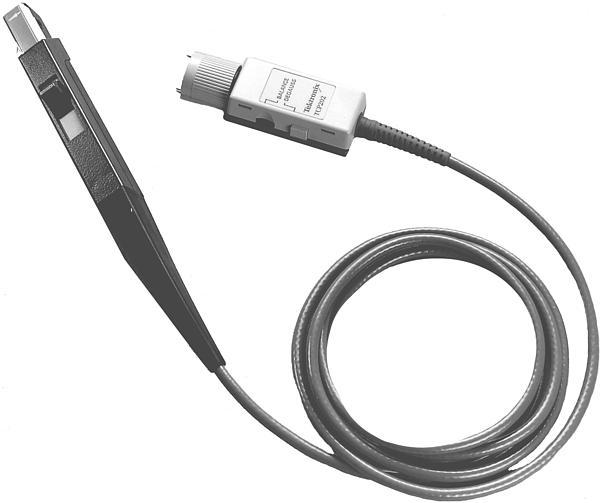

| ■ TCP202 直流耦合高頻電流探頭(用在帶Tekprobe BNC接頭示波器上) | |
![]() | 電流測量范圍:10mA~15A峰值交流+直流 最小靈敏度:10mA/格 頻率帶寬:DC~50MHz(-3dB) 精度:≤1%(經過校正),±3%(典型) 可夾持導體尺寸:¢3.8mm 輸入信號:AC交流/DC直流 電纜長度:2.2米 鉗頭外觀尺寸:未定義 重量:190g 價格:¥26200元 |
版權聲明:本資料屬于北京海洋興業科技股份有限公司所有,如需轉載,請注明出處!
