如何用泰克示波器測量眼圖

現今示波器的功能越來越強大，示波器已不只是簡單的看波形，它已經開始做很多事情。那么示波器能否測眼圖呢？答案是非?？隙ǖ?。本文告訴您如何用泰克的示波器測量波形眼圖，充分發揮泰克示波器在通信行業的價值。

眾所周知，眼圖是觀測高速數字通信鏈路信號質量的有效方法，它可以幫助工程師分析碼間串擾等通信質量的問題。如果工程師需要對眼圖深入分析，如過沖、抖動等參數，此時需要在高端示波器(例如DPO7354C)上安裝相應的分析軟件才能作出準確分析。但是如果工程師的經費有限，或者手頭沒有高端示波器，卻需要在示波器上觀察眼圖，了解信號的大致情況，進行簡單的測量，那么使用泰克DPO2000B，MSO2000B，MDO3000，DPO4000B，MSO4000B，MDO4000B系列等經濟型示波器上，就可以通過簡單的設置來實現眼圖測量，具體設置如下：

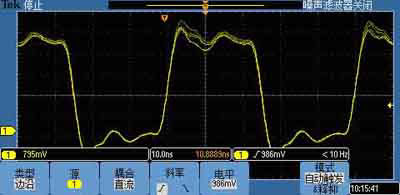

1、用邊沿觸發時觀測到的信號

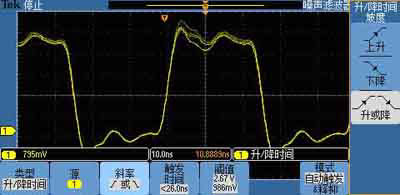

2、選擇觸發方式為升/降時間，斜率改為升或降

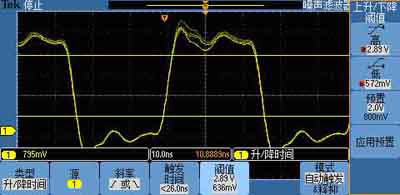

3、將觸發閾值高低電平調整到適合的位置，最好低值在10%－20%左右，高值在80％－90％附近，來表示升降時間觸發的閾值范圍

4、根據被測信號(估計出來)的上升下降時間大約大小，選擇觸發時間小于該時間

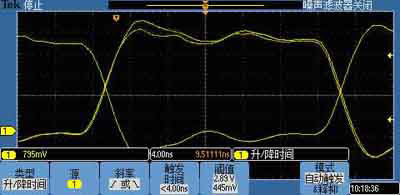

5、設置好后看到的波形如圖，此時沒有累積的效果

6、打開余暉的功能，并且調高波形亮度，可以觀測到是否有異常信號發生

總之，使用這些泰克經濟型示波器觀測眼圖，不僅經濟實惠，而且可以根據實際的被測信號，靈活方便的設置電平閾值和觸發時間，是用示波器觀測眼圖最經濟實用的方案。
