實驗室和現場測試用的全才電源
現代高速處理器和通信技術往往掩蓋了用于實驗室的電源。多年來，用戶希望他們的麻煩和錯誤的隨意操作能保證用電安全，在輸入錯誤的情況下他們期望電源容易操作并在輸入錯誤的情況下進行問題提醒。總之，我們只是希望電源能做好他們的工作，沒有問題發生。但是，在高新技術研發實驗室、制造廠或測試領域，如果這些電源沒有配備尖端處理器技術，根本不可能完成任何工作。這一切值得仔細看看OItek推出的德國R&S新型實驗室電源系列，該系列電源包括最新和實際導向數據表的參數，以及各種毫不費力的特點。盡管該系列電源具有超強的特點，在同類別該儀器的性價比中，R&S?HMC804X系列電源仍然是無與倫比的：R&S?HMC804X系列電源供應器價格不超過￥14000元，并提供1路、2路或3路輸出通道。產品由德國惠美HAMEG研發，近十年來，已納入知名儀器制造商品牌羅德與施瓦茨Rohde&Schwarz的旗下。
專為工業應用

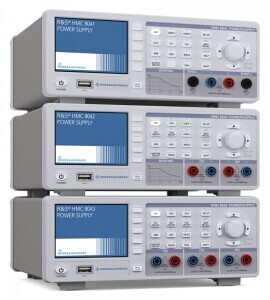

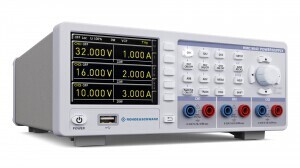

R&S HMC804X系列電源供應器有三個型號：HMC8041（單路輸出）、HMC8042（雙路輸出）和HMC8043（三路輸出）。每個型號的最大輸出功率為100W，例如：三路輸出電源提供了一個0V～32V連續電壓，最大電流可到3A（字母數字精確可調到mV或mA）；二路輸出電源最大電流可到5A；單路輸出電源最大電流可到10A。正如所預期的那樣，雙通道和三通道電源還包含一個熟悉的實驗室電源特征，即選擇以串聯或并聯來操作多路輸出，此功能允許用戶增加電壓輸出（串聯模式）或提升電流輸出（并聯模式）。為了這個目的，該儀器輸出為電隔離、浮動（對地高達250Vdc）、過載和短路保護。
此外，儀器總是有兩種操作模式：可以作為恒壓源（CV恒定電壓，調節精度＜0.05%+2mV）或恒定電流（CC恒流源，調整精度＜0.05%±2mA）。所有的重要參數顯示在3.5英寸QVGA顯示屏上，即使在不利的光線條件下也可清晰顯示。
數據表中，帶寬20Hz～20MHz時電壓紋波值為450uV（有效值）和4mV（峰峰值）。也請注意：在輸出的控制周期（10%～90%負載）：相當于1毫秒（±20mV）。
儀器在實驗室實際使用過程中，操作簡單和直觀：通過前面板上的功能鍵和軟菜單，使用方便，已在最初的測試中得到證實，甚至不需要參考手冊。此外，電源也可通過PC機軟件進行控制。
通常情況下，R&S?HMC804x系列電源供應器非常合適在工業生產中的使用，如產品線或測試設施。例如：線性開關穩壓器能調整保證較高的效率，這也有助于儀器在滿功率操作時有非常低的熱效應；半19英寸機架允許用戶在19英寸機架中，使用兩個機架單元，把兩臺三通道電源整合為六通道電源。盡管開關設計，儀器仍產生熱；因此，在電源安裝到機架時，用戶必須確保在電源上面有一個機架自由空間。
幾乎不用懷疑，該電源工作時風扇也工作，但是已經證實，在實驗臺上它們還是非常安靜的。
單通道電源可在前面板上使用SENSE導線傳感補償功能，兩通道和三通道電源在后面板上使用SENSE導線傳感補償功能。兩個感測線（SENSE）可以補償在電源線到負載間的電壓下降，以便實際選擇的電壓施加到負載。當感測線（SENSE）連接時，電源自動檢測，并且直接在負載上調節輸出電壓。
任意輸出組合（包括“跟蹤”）
當電源讓用戶選擇連鎖多路來輸出參數時，跟蹤功能非常有用。例如：當用于多個獨立電路時的電源也需要獨立操作每路輸出，使用跟蹤功能，它可以同時改變每路的電壓和電流限值。
另一個有趣的操作模式是“序列”（sequencing）：它允許用戶定義所打開通道的延遲序列，信道切換。延時開關可以在1毫秒～10秒之間以1毫秒步進進行選擇。
EasyRamp功能是R&S?HMC804X系列電源供應器的另一個特點，這在很多地方可派上用場，例如：用戶模擬一個啟動曲線的輸出電壓。通過MASTER ON開關通道后，輸出電壓將逐步線性遞增到設置電壓，這種電壓遞增的時間可通過前面板的旋鈕或數字鍵盤以10毫秒步進來調節，整個設置時間參數為10毫秒～10秒。
安全——至關重要
新的電源供應器在連接負載以及損壞儀器兩方面具有多種安全保護等級。首先，電子保險提供保護：ADV菜單（“高級Advanced”）和軟菜單鍵保險FUSE讓您選擇或取消保險。如果一個通道的電流超過Imax限流值，并且該通道的電子保險已激活，互聯此功能“Fuselink”的所有通道將關閉；而且，沒有互聯此安全保險通道的其它通道將繼續激活打開（例如：當所有其它通道關掉時，電源電壓風扇將繼續運行）。其它安全功能：在10毫秒內激活OVP（過電壓保護）和OPP（過功率保護）。
ARB任意波功能：產生時序電壓
新的電源允許你隨意產生可編程的波形，該波形通過相應的通道所設定的電壓和電流限值設定范圍內進行復制。你也可以通過控制面板以及外部接口（HMExplorer軟件免費下載）來配置和運行任意函數。任意函數導入和導出的數據也可以通過CSV文件或SCPI命令來執行。

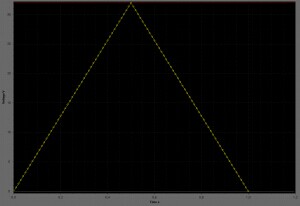

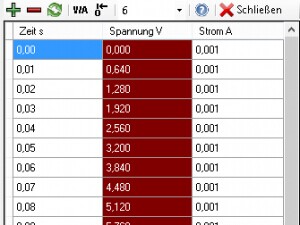

使用該菜單項EDIT（ARB key）來編輯可編程任意波形的參數。根據電壓、電流和時間（每點間持續時間10ms～10min）的基本數據進行編輯。適當的基本數據讓你生成許多通用波形，對獨立的點進行線性連接（例如：鋸齒、步進等）。它可以最多進行512個指定點的重復，其重復速率最大為255重復-----也要注意：因為交流電源序列的偏離，需要更多復雜的電流和電壓的函數序列，用來測試電路的功能，例如：汽車行業常需要此功能。
軟件：支持各種接口
R&S?HMC804X系列電源供應器符合LXI，含LAN接口、USB接口和GPIB接口。使用USB接口時，用戶可進行以下選擇：通過虛擬端口COM port（VCP）或USB TMC class。傳統VCP版本使R&S?HMC804X系列電源供應器通過SCPI指令在Windows驅動下與計算機進行通訊。此外，您可以使用“HMExplorer”免費軟件，Windows應用程序提供了儀器的終端功能：創建截圖和讀出測量數據。
增強性接口：用于外部控制和事件觸發
你可以找到在儀器后面板的模擬接口，它包括0V～10V模擬控制輸入和傳統4～20mA電流接口，用來設定電壓。你可以通過軟菜單鍵選擇線性模式或選擇閾值設置，以100mV步進在0～10V之間進行閾值設置，如果超過該閾值，為各自通道設定的電壓用于輸出，否則電壓將為0V。
觸發輸入控制需要特別注意。例如觸發輸入能夠觸發下一個ARB步驟：在這種情況下，輸出信號不再是時間觸發而是觸發事件。假設你根據不同的情況，正在進行一個測試過程，需要不同的時間量：電源在編程時需要嚴格的時間觸發任意信號，這是保證在測試階段完成前，不會發生電壓改變。當一個步驟已經完成時，R&S?HMC804X系列電源的觸發選項讓測試系統馬上產生信號，例如：它可以逐字要求儀器給下一個測試電壓供電。也可以觸發數據記錄。這些操作模式主要用于測試系統配置或測試配置。
記錄所有相關數據——包括供電
在這個價格層面，市面上很多電源不含數據記錄或能效測量功能。
在記錄模式，軟菜單包括三個不同的模式來記錄電壓、電流和時間的數值。選擇功能“U”函數，可進行長時間的數據記錄。此方面限制因素是內部存儲器的大小或連接的U盤空間。內部存儲的測量點數量是可變的，并且部分取決于通過來自存儲的ARB信號和本地存儲器存儲的儀表設置進行的內存分配。
如果功能“N”激活，通過軟菜單或旋鈕，用戶能設置測量值的數量。例如：如果你設置間隔2秒計數5次，此時以2秒步進會捕獲5個測量值（最小間隔：1ms，分辨率10mV或1mA）。如果功能“T”激活，軟菜單“Time”和旋鈕讓您設置測量值的捕獲時間。
電路工程師對他們所開發裝置的能耗越來越敏感，“電能表”（Energy Meter操作模式）特別有用，因為同類質量和價格的電源大都不含此功能。R&S?HMC804X系列電源供應器在WS里能顯示輸出端釋放的能量。
