MN12與MN60交流電流探頭
MN系列電流鉗采用人體工程學設計，具有微型結構，重量輕，用來測量10mA到600A峰值的小電流和中電流。顎形鉗口能輕易“鉤”住測試線纜，甚至在那些受限的區域，該顎口能鉤住Ф20mm直徑的導體。廣泛用在萬用表、示波器、電流變送器等測試儀器上。
其中MN60為200A交流電流鉗，可以輕松測量“電流波形”，滿足具有同軸BNC插座的任何示波器，它可根據相應的電流比例輸出mV電壓 信號，具有2個不同的量程。
| 型號 | MN12 | MN60 | |||||||||||

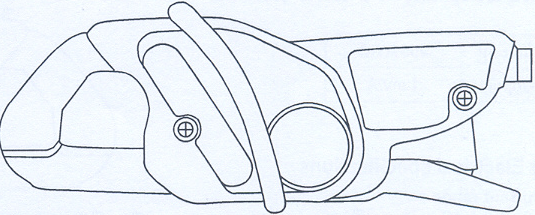

| 圖形 |  |  | |||||||||||
| 電流量程 | 0.5～240A ACrms | 0.1-24A ACrms（60A峰） | 0.5～240A Acrms（600A峰） | ||||||||||
| 輸出轉換比 | 10mV/A AC | 100mV/A AC | 10mV AC/A AC | ||||||||||
| 電 氣 指 標 | |||||||||||||
| 精度 | 初級電流 | 0.5-10A | 10-40A | 40-100A | 100-240A | 0.1-20A | 0.5-10A | 10-40A | 40-100A | 100-240A | |||
| 和相移 | |||||||||||||
| 輸出信號百分誤差 | ≤3.5% | ≤2.5% | ≤2%+5mV | ≤1%+5mV | ≤2%+50mV | ≤3.5%+5mV | ≤3%+5mV | ≤2.5% | ≤1.5%+5mV | ||||
| +5mV | +5mV | +5mV | |||||||||||
| 相移 | 無定義 | ≤5° | ≤3° | ≤2.5° | 無定義 | 無定義 | ≤6° | ≤4° | ≤3° | ||||
| 參考條件：23℃±3℃，20～70%RH，正弦頻率48~65Hz，外磁場<40A/m，無直流成分，無外接載流導體，測試中心饋線，1MΩ負載 | |||||||||||||
| 帶寬（-3dB） | 40Hz～10kHz | 40Hz～40kHz | |||||||||||
| 峰值因素 | 3（約200Arms時） | ||||||||||||
| 最大電流 | ≤1kHz頻率時200A連續電流（此頻率之外隨頻率增高而相應下降） | ≤3kHz頻率時200A連續電流（此頻率外，按三分之一反比相應限制） | |||||||||||
| 負載阻抗 | ≤1MΩ | ≤1MΩ和≤100pF | |||||||||||
| 工作電壓 | 600V rms | ||||||||||||
| 共模電壓 | 600V CATⅢ和干擾等級2 | ||||||||||||
| 相鄰導體影響 | 50Hz時，≤15mA/A | ||||||||||||
| 顎口導體影響 | 50/60Hz時，≤輸出信號0.5% | 50Hz時，≤輸出信號0.5% | |||||||||||
| 頻率響應（參考條件外） | 40Hz～1kHz，＜輸出信號3% | 20A量程時：40Hz～1kHz，＜輸出信號10%；1k～10kHz，＜輸出信號15%。200A量程時：40Hz～1kHz，＜輸出信號3%；1k～10kHz，＜輸出信號12% | |||||||||||
| 1k～10kHz，＜輸出信號12% | |||||||||||||
| 峰值因素影響 | 峰值因素3和200Arms電流時，<輸出信號4% | 大約峰值因素3和200Arms電流時，<輸出信號3% | |||||||||||
| 插入阻抗 | —— | 在50/60Hz時，＜1mΩ | |||||||||||
| 安培秒乘積 | —— | 0.1As | |||||||||||
| 上升/下降時間 | —— | ≤40us | |||||||||||
| 機 械 指 標 | |||||||||||||
| 操作溫度 | -10℃～+55℃ | ||||||||||||
| 保存溫度 | -40℃～+70℃ | ||||||||||||
| 溫度影響 | 每10℃，≤輸出信號0.15% | ||||||||||||
| 工作濕度 | 超出35℃時，從0%RH到85%RH線性減少 | ||||||||||||
| 濕度影響 | 輸出信號<0.2%時，相對濕度10%～85% | ||||||||||||
| 操作高度 | 0～2000米 | ||||||||||||
| 最大顎口開口 | 20mm | ||||||||||||
| 最大導體尺寸 | 電纜：最大直徑Ф20mm；總線線束：單匯流排20×5mm | ||||||||||||
| 外箱保護 | IP 40（等級IEC 529） | ||||||||||||
| 跌落測試 | 1米（IEC 68-2-32） | ||||||||||||
| 沖擊阻力 | 100g（IEC 68-2-27） | ||||||||||||
| 振動阻力 | 45/55/10Hz，0.15mm（IEC 68-2-6） | ||||||||||||
| 防火能力 | 箱體：UL94 V2；顎口：UL94 V0 | ||||||||||||
| 鉗頭尺寸 | 135×57×34.5mm | ||||||||||||
| 重量 | 180g | ||||||||||||
| 顏色 | 深灰色箱體，紅色顎口 | ||||||||||||
| 輸出 | Ф4mm安全香蕉插座 | 1.5米同軸線纜帶絕緣BNC插座 | |||||||||||
| 安 全 指 標 | |||||||||||||
| 電氣指標 | 根據ICE1010-1和IEC1010-2-032，在初級、次級和外箱的雙重絕緣或者強化絕緣：600V CATⅢ和干擾等級2；300V CATⅣ和干擾等級2 | ||||||||||||
| 電磁兼容(CE標記) | EN 50081-1：B類；EN 50082-2：靜電放電（IEC 100-4-2）；輻射場（IEC 1000-4-3）；快速瞬態（IEC 1000-4-4）；磁場達50/60Hz時（IEC 1000-4-8） | ||||||||||||
| 訂 貨 信 息 | |||||||||||||
| 訂貨信息 | MN12交流電流探頭（含說明書） | MN60交流電流探頭（含說明書） | |||||||||||
