如何使用電流探頭？

　一. 注意事項：

　　1. 請仔細閱讀說明書上的安全注意事項以及探頭量程;

　　2. 鉗式電流探頭必須將滑塊推到底，直到探頭顯示：“CLOSED”;

　　3. 每一次測量之前對于有源電流探頭需要預熱20分鐘以上才能保證測量結果的精確;

　　4. 每一次測量之后都需要進行探頭消磁(Degauss)，避免剩磁對測量結果的影響;

　　5. 如果需要更高的測量精度，在每次使用前，請使用泰克專用的電流校準夾具進行校正;

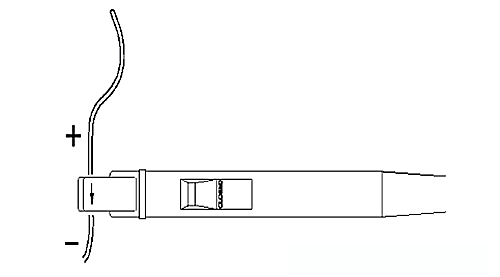

　　6. 注意電流方向：

　　二. 探頭的消磁與平衡

　　為進行精確的測量，您必須經常對探頭進行消磁與平衡調節。消磁可以消除探頭鐵心內的寄生磁場，否則將造成零點的漂移和測量誤差。每次進行消磁后都需要調節探頭的零點平衡，消除存在的偏移。在下列各種條件下都需要進行消磁與平衡：

　　? 每次打開示波器進行20分鐘預熱以后;

　　? 每當發生過載的時候;

　　? 每當探頭暴露在強磁場時;

　　? 每次發現空載直流偏置非零時。

　　消磁與平衡調節步驟：

　　? 將示波器輸入通道設為零參考點。

　　? 將探頭的輸出連接示波器，如果是TCPA系列或者TCP202電流探頭，同時使用泰克TDS3000以上型號的示波器，示波器將該通道顯示!

　　? 刻度設為安培/格。

　　? 探頭不鉗任何導線的情況下，將滑塊推到底，直到顯示CLOSED。

　　? 按DEGAUSS(消磁)按健。

　　? 將示波器打到最小刻度，比如1mA/格或10mA/格。調節平衡旋鈕，直到波形軌跡線與零點重合。

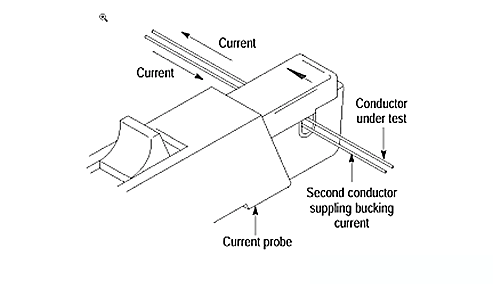

　　三. 測量大的直流電流

　　通過第二根導線反向偏流的方法：增加偏置電流，測量兩組導線之間差值，再加上偏置電流

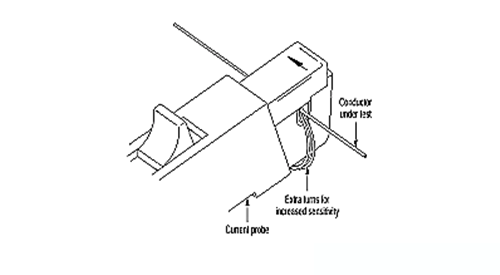

　　四. 測量小的直流電流

　　通過增加繞組的方法。
