GDS-3000示波器在開關電源（SMPS）的測量應用
開關電源（Switching Mode Power Supply）的主要用途是將電力公司所提供的高壓、低穩定的交流電源，轉換成適合各種電子產品使用的低壓、穩定性較好的直流電源。SMPS可廣泛應用在電腦、辦公室自動化設備、工業控制設備、通訊設備等。以目前的應用及趨勢，朝體積小，重量輕、轉換率高的開關電源將會是應用主流。

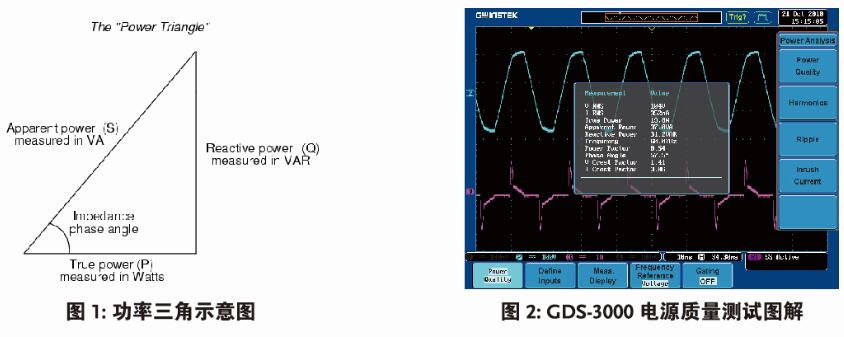

設計一個開關電源，需要評估開關電源一次測的質量。實際供電電壓和電流波形不是理想的正弦波，而是包括失真及其它異常的現象。這種異常影響功率消耗、效率和可靠性，因此衡量電源質量是非常重要的。CDS-3000電源分析軟件除了計算基礎的參數，如視在功率（Apparent Power)\有效功率（True Power)、無功功率（Reac tivepower）與功率因子（Power Factor）外（圖1)，亦包含其它豐富的參數可供使用者用來判別電源質量的優劣（圖2)

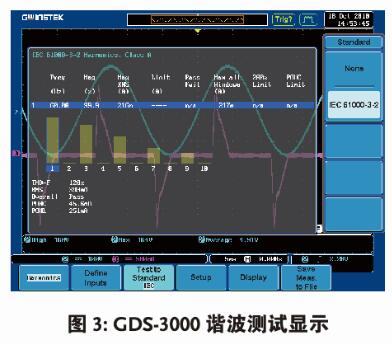

理想的交流電源應是純正的弦波波形，若負載是線性負載的話，其電流也會是純正弦波，不會有失真現象。但若負載是非線性負載，例如整流性負載，電流波形就會失真。若電壓頻率是50Hz，將失真的電流經傅立葉轉換分析后，可將其電流組成分解為除了基頻(50Hz）外、倍頻（l00Hz、l50Hz）成份的組合。其倍頻的成份就稱為諧波。由于近年來整流性負載的大量使用，造成大量的諧波電流的出現，也間接污染了市電。所以會有IEC61000-3-2這個法規的實施,來確保市電電壓的純正。GDS-3000 諧波測試包含了業界的標準IEC61000-3-2(圖3)
開關電源輸出的整體噪聲可以被視為是具有漣波和噪聲的組合。漣波是開關電源的充放電所造成的電壓波動事件。漣波波形代表輸入和輸出電容的充放電效應，增加輸入和／或輸出電容值可以降低漣波的影響。高頻的噪聲尖峰發生在電源的開啟和關閉時，當噪聲發生在一個較高的頻率時，噪聲尖峰極易受探棒或實驗室設置的影響。相較于其它示波器的電源測量功能僅能測量 Ripple ,GDS-3000 通過自行研發技術，還能測量電源的 Noise ，讓使用者更能完整的預測電源的實際狀況，做出更精確的評估（見圖 5 ）。其測量示意圖可參考圖 4.
-

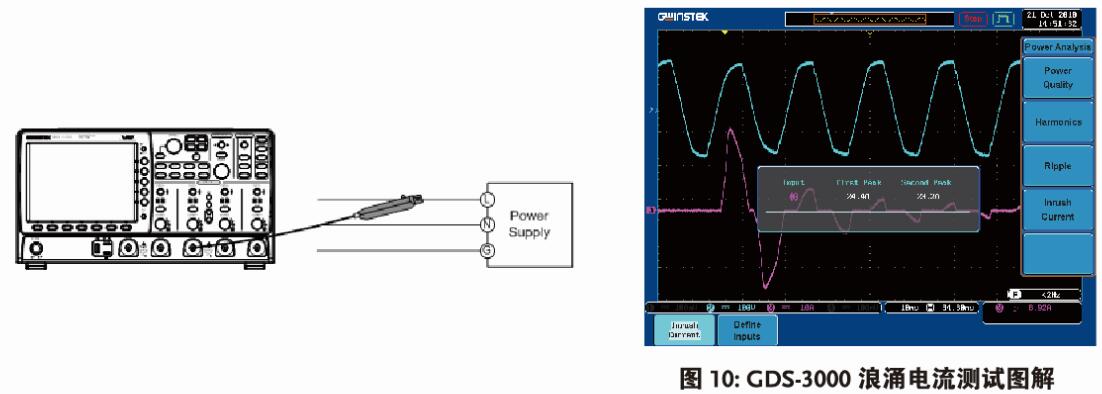

涌電流可視為：當開關電源第一次啟動時流入電子裝置瞬間最大的輸入電流。此瞬間浪涌的電流測量，目的在確認電源供應器的輸入電容的充電電流不會超過最大額定電流或超過輸入端的組件可承受的最大電流。 GDS-3000 的電源分析軟件，通過一階浪涌電流（ First peak ）的計算，可讓設計者可以輕松地選擇保險絲規格，省去手動計算的耗時與錯誤。而除了一階浪涌電流的計算外，固緯獨創的第二階浪涌電流觀測，讓使用者更可清晰地觀測待測物開機時瞬間的變化（見圖 7 ）。其測量示意圖如圖 6 所示。
固緯 GDS-3000 示波器，搭配電源分析軟件包含了完整的電源質量分析、諧波分析測試、漣波測試和浪涌電流測試，可取代傳統使用示波器外加功率計的效能，為您在提供完整的工具的前提下，減少您所需投入的成本。
