PicoScope6軟件新增曼徹斯特解碼器
Pico Technology 已將通用曼徹斯特協議解碼添加到 PicoScope 6軟件中。
曼徹斯特編碼信號廣泛用于各大網絡通信標準，如 MIL-STD-1553、10BaseT 以太網以及 RFID 和消費類 IR 設備。大量嵌入式系統應用程序都會使用定制版本。
曼徹斯特波形“自動計時”；時鐘信號使用異或布爾函數嵌入傳輸?shù)臄?shù)據中。嵌入時鐘意味著只需要一條信號線，而不是 I2C 和 SPI 等標準所需的兩條或三條信號線。

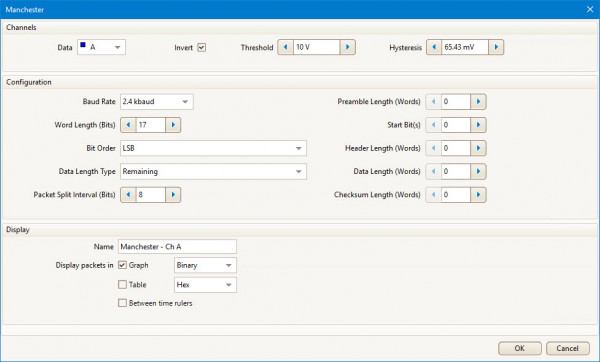

數據通常以幀的形式發送，這些幀以字段形式排列，構成特定應用程序的完整協議。字段定義包括起始位的＃、字長、位順序（LSB或MSB）、前導碼、標題、數據與校驗。借助 PicoScope 的通用曼徹斯特解碼器設置面板，可以讓每個字段與給定實現的定義進行匹配。
Pico Technology Ltd. 的業務開發經理 Trevor Smith 表示：“串行通信是現代電子系統設計的動脈，但通常會導致需在設計投產和部署前識別和解決的信號完整性問題。”
“基于曼徹斯特的設計很受歡迎，因?yàn)樗鼈兛珊喕?PCB 布局，并提供滿足各種需求的多種數據結構。PicoScope 曼徹斯特解碼器可以通過配置匹配幾乎所有幀結構，讓工程師清楚地了解他們的數據和相應的信號波形，進而找到設計錯誤的根本原因。”
曼徹斯特解碼器是所有當前 PicoScope 硬件的標準配置，從入門級 2000 系列到具有 500 MHz 帶寬、5 GS/s 采樣和高達 2GS 捕獲存儲器的高端 6000 系列。PicoScope 用戶可通過https://www.picotech.com/downloads免費下載最新 6.14 版本。
