可編程直流電源序列編輯等功能如何提高測試效率？
可編程線性直流電源有穩定度好、精度高以及紋波小等特點，本文重點分析可編程直流電源的這些優點以及QuickArb 功能、內置電壓表/電流表/功率計、及記錄儀等功能，如何在測試中幫助更高效完成測試。
線性直流電源是先將交流電經過變壓器降低電壓幅值，再經過整流電路整流后，得到脈沖直流電，后經濾波得到帶有微小波紋電壓的直流電壓。線性直流電源的優點在于穩定度高、精度好、紋波小，在一些領域是必不可少的測試工具。

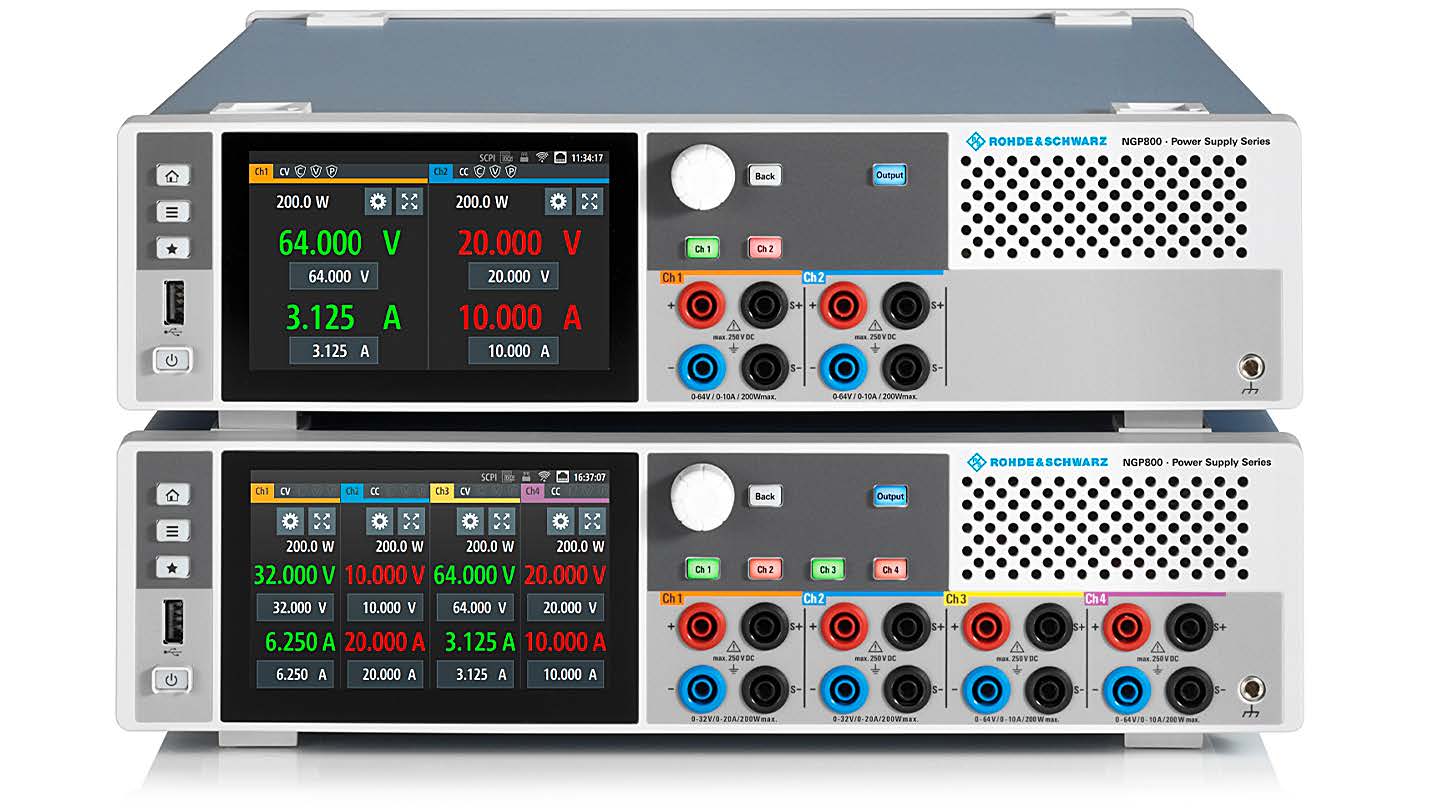

NGP800系列可編程線性直流電源是德國R&S眾多明星電源產品中的一員，它是采用純線性技術設計，具有線性電源的諸多優點，同時具有QuickArb任意波形編輯功能（有的廠家稱為LIST、EasyArb、序列、步進、Sequence)，內置5位數字電壓表/電流表/功率計、數據記錄儀等功能（有的電源位數高達6位)，使這款電源在測試方面表現得更出色。
QuickArb任意波形編輯功能

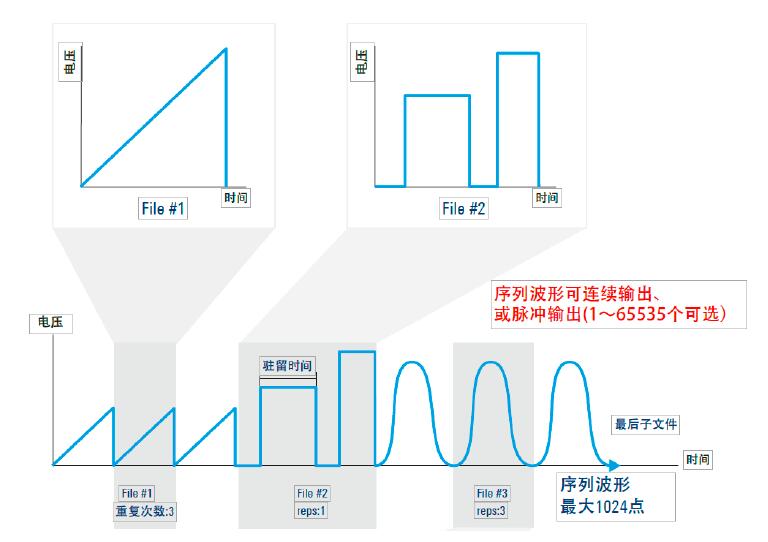

QuickArb任意波形編輯功能也為Sequence序列編輯功能，可將設置重復次數（最多8個）LIST 或File 的子文件進行組合輸出，而且可設置整個的循環或執行次數。Sequence序列功能可以使電源按照測試者 編輯的序列自動輸出，可以編輯順序操作的每一個單步的值及時間來產生各種輸出變化，此功能在一些較 復雜的測試中能夠提高測試的效率和準確度。例如在針對一款汽車喇叭的測試中，工程師需要一臺可編程 電源來測試喇叭的特性，比如測試過程如下：連續10 分鐘供電14V 之后，檢測喇叭的音質等性能，和啟 動試驗 1秒 14V開、4S 關，循環 1000 次之后檢測喇叭的性能。如果沒有 LIST 功能的電源，則需要通過 將電源連接到電腦，通過電腦編程使電源按照程序執行，這樣增加了測試的復雜性，降低了測試效率。
而如果使用NGP800系列可編程線性直流電源只需要在實驗開始之前，先按照實驗需求對電源進行編 程，編程的方式也可根據實際情況進行多樣的選擇，如在電源的面板上編程，或利用通訊接口進行遠程通 訊，在計算機上進行編程操作等，電源快速收到工程師編好的程序指令，汽車喇叭的測試即可按照預定的 程序自動進行，軟件就會實時記錄這一時刻的電壓、電流數據，并顯示、記錄在計算機的軟件監控界面 上，這樣大大簡化了測試的難度，提高了測試的自動化程度。
低紋波
首先先解釋下電源紋波的概念：直流電源輸出的交流雜散成分被稱為紋波和噪聲，或稱作周期和隨機偏 差(Periodic and Random Deviations)。這些術語通常能互換使用。紋波指輸出中的交流周期信號。在頻域 觀察時，紋波顯示為雜散響應。 對于DC-DC 的開關電源等設備，工程師在測試時會擔心測試儀器產生的紋波會與待測設備本身的紋波 疊加，從而測試結果與實際情況有較大偏差。 在這種情況下，同樣可使用NGP800系列可編程線性直流電源來進行測試。因為該電源是純線性電源設 計，電壓和電流的紋波系數最低分別為≤3mVrms和≤3.5mArms，所以工程師在測試時不用擔心紋波疊加 而影響待測設備的紋波特性。
內置5位電壓表、電流表、功率計和記錄儀功能
測試過程中，通常除了需要電源外，還需要電壓表、電流表、功率計、記錄儀等其它儀器，NGP800系 列電源內置了5位數字電壓表、電壓表、電流表、功率計，測量分辨率達到1mV/0.5mA，不需要任何復雜 的設置就可以輕松并精準的測量輸出電壓、電流、功率值。在分析電源行為和優化功耗時，數據記錄功能 是長期監測、檢查測試設置和確定測試條件的關鍵。NGP800系列電源可同時記錄所有輸出電壓和電流的 測量值，并且可以將數據導出為.csv文件進行報表或文檔記錄。
