使用羅德與施瓦茨電源模擬實際場景

　　您的任務

　　現代電路在不同的工作狀態下需要不同的電壓和/或電流電平。 例如：模擬嵌入式系統的啟動序列時，需要確保專用電壓和電流分布在多個通道進行同步。

　　羅德與施瓦茨解決方案

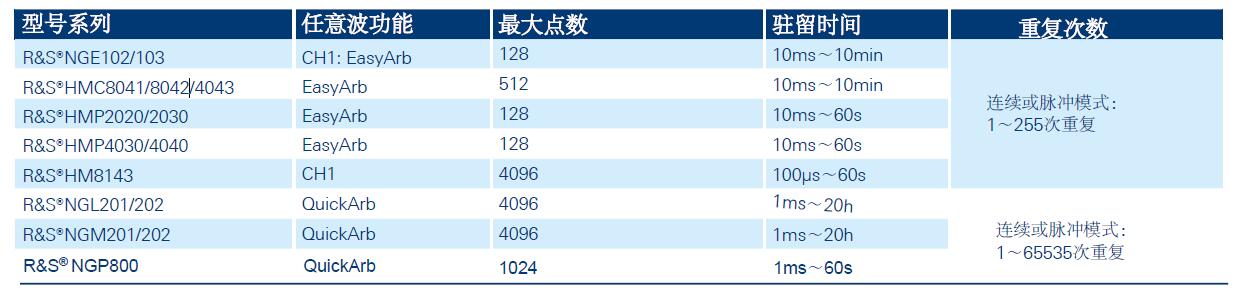

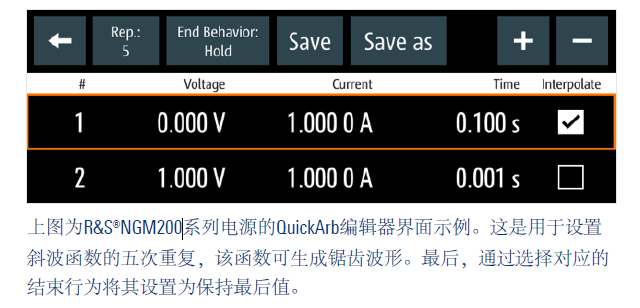

　　羅德與施瓦茨電源免費內置一個任意波形發生器（HM7042-5除外）。 它可讓您根據應用需求輕松生成和自定義不同時間的電壓和電流電平。 例如：您可以執行電池充電/放電測試，并模擬簡單的 TTL 信號。 下文還列出了其他示例。您可以直接在電源的屏幕菜單上編寫新的模式程序，或者加載 .CSV 文件并可以使用 Excel 等工具輕松地編譯文件。 此外，您也可以使用 SCPI 編寫數據點。 您也可以在多輸出電源的每個通道中分別加載模式，進而生成覆蓋多個通道的模式。您可以在模式的每個步驟中設置電壓、電流、持續時間和插值。 插值設置可確保在兩個數據點之間自動插入數值。 各種型號涵蓋不同范圍的可編程電壓、電流、駐留時間、重復次數和數據點數量。 下頁表格總結了羅德與施瓦茨電源的相應規格。對于特定的測試需求，您可以采取觸發事件模式的下一步驟。

　　任意波形發生器功能多樣，可用于多種應用。下面列舉了幾種基礎和高級應用：

　　方波和矩形波

　　方波和矩形波是最基礎的模式。 二者用于描述在兩個固定電平間切換電壓和電流。方波非常通用，可用于測試直流電機的耐用性，或者模擬 TTL 信號。 結合電源的高功率電平特性和電壓變化，它們可用于脈沖電鍍等應用。

　　斜波

　　斜波是指以線性方式更改電壓或電流值。盡管通道的標準功能支持提高電壓，但是使用任意函數來構建斜波可提供更多的可能性。 例如：此功能可降低通道、控制電流或在斜波期間引入干擾。

　　正弦波

　　正弦波遵循基本的 sin(x) 數學函數。 電源中的正弦波主要用于模擬震蕩，同時也可用于驅動磁線圈。 如果額外進行了調幅或調頻操作，正弦波還可用于驅動脈沖寬度調制 (PWM) 系統。

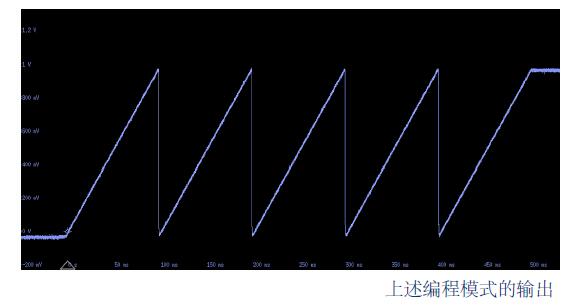

　　鋸齒波

　　周期性重復的斜波函數會生成鋸齒或三角形模式。最常見的應用包括在表面進行光柵化時出現的垂直和水平偏轉信號。

　　脈沖或毛刺

　　脈沖是指在短期內具備特定幅度的信號。如果該期限近似為 0，則被稱為毛刺。 此類信號可用于模擬數字設計中的電路異常情況。

　　組合

　　組合基礎波形和/或任意形狀，可支持根據具體需求調整電源性能。

　　此外，對于具有不止一個通道的型號，可以對多個通道組合進行編程處理。 例如：可以編寫位模式，甚至是慢速 I/Q 數據流。

　　總結

　　羅德與施瓦茨電源的任意波形功能可用于模擬設備行為，并且通常可在應用中替代基礎、獨立的功率任意波形發生器。
