使用R&S示波器和頻率響應分析選件低成本分析無源低頻器件
任務
矢量網絡分析儀非常適用于分析無源或有源器件，例如：濾波器、放大器、混頻器或多端口模塊。但是，低頻器件設計人員要求確保較低的起始頻率，有時候甚至需要低至幾赫茲。而傳統矢量網絡分析儀的起始頻率通常處于千赫茲范圍內；這對測試低頻器件的頻率響應特性，提出了大的挑戰。在下面描述的示波器特有功能沒有出現以前，以往往往用頻響分析儀（或動態信號分析儀、音頻分析儀）來測試低頻器件的頻率特性，但是動態信號分析儀一般很貴，是很多用戶不能承受的。
海洋儀器解決方案
海洋儀器使用R&S的示波器和內置RTx-K36系列頻率響應分析（波特圖）選件，輕松快速地分析低頻響應，并且最低一款售價不到2萬元人民幣，很多用戶都菜單得起。該方案表征多種電子設備的頻率響應，包括無源濾波器和放大器電路。RTx-K36系列頻率響應分析（波特圖）選件使用示波器內置的波形發生器生成10Hz～25MHz的激勵信號。通過測量每個測試頻率下被測設備的激勵信號與輸出信號之比，示波器屏幕上的波特圖會以對數方式顯示增益和相位曲線。
測試裝置
射頻網絡的頻率響應是指輸出信號（稱為B波）與注入信號（稱為A波）之比。
測量網絡的頻率響應需要信號源在特定頻率下生成信號。必須測量被測設備輸入信號以及輸出信號的幅度和相位以進行計算。
使用RTx-K36系列波特圖應用選件，可將羅德與施瓦茨的示波器轉變為頻率響應分析儀。
操作步驟

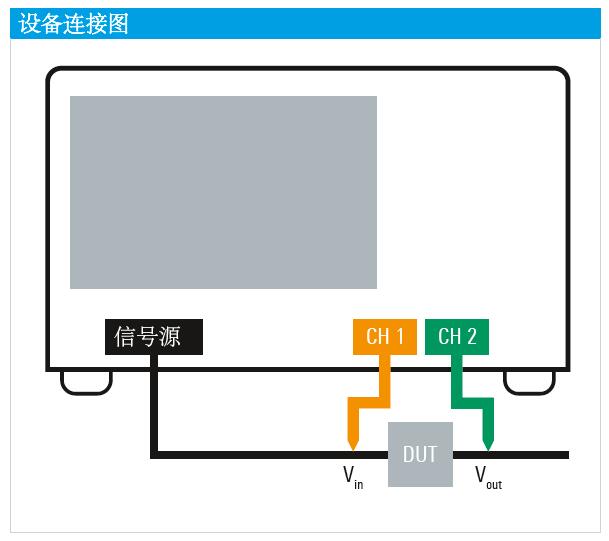

? 將示波器內置的發生器和第1通道連接到被測設備的輸入，將第1通道連接到被測設備的輸出。開始操作示波器：
? 在10Hz和25MHz間設置起始頻率和終止頻率，并確定信號發生器的輸出電平。
? 設置十倍程頻率點以提高和調整采集分辨率。示波器每十倍程最高可采集500個頻率點。
? 如要分析數字濾波器的相位和增益偏移，在設置十倍程步長前，可以使用RTx-K36系列選件設置設置額外的延遲時間。
? 按“運行”(Run)以開始測量。測量結果顯示為相對于頻率的增益/相位圖。在感興趣的頻率點處設置標記。
測量結果
波特圖中顯示的增益和相位波形代表被測設備的傳遞函數。增益顯示頻率范圍內的幅度頻率響應（以dB為單位）；相位波形顯示頻率內的相位特性（以度為測量單位）。
直接在圖中跡線上將標記拖拽至所需位置。圖例可顯示標記坐標。要確定低通濾波器的截止頻率，可使用兩個標記。截止頻率是指電路輸出比通帶標稱值低3dB時所處的頻率。
總結
工程師使用示波器作為主要的測量工具。為示波器配備波特圖分析選件，以便確定無源器件的頻率響應。

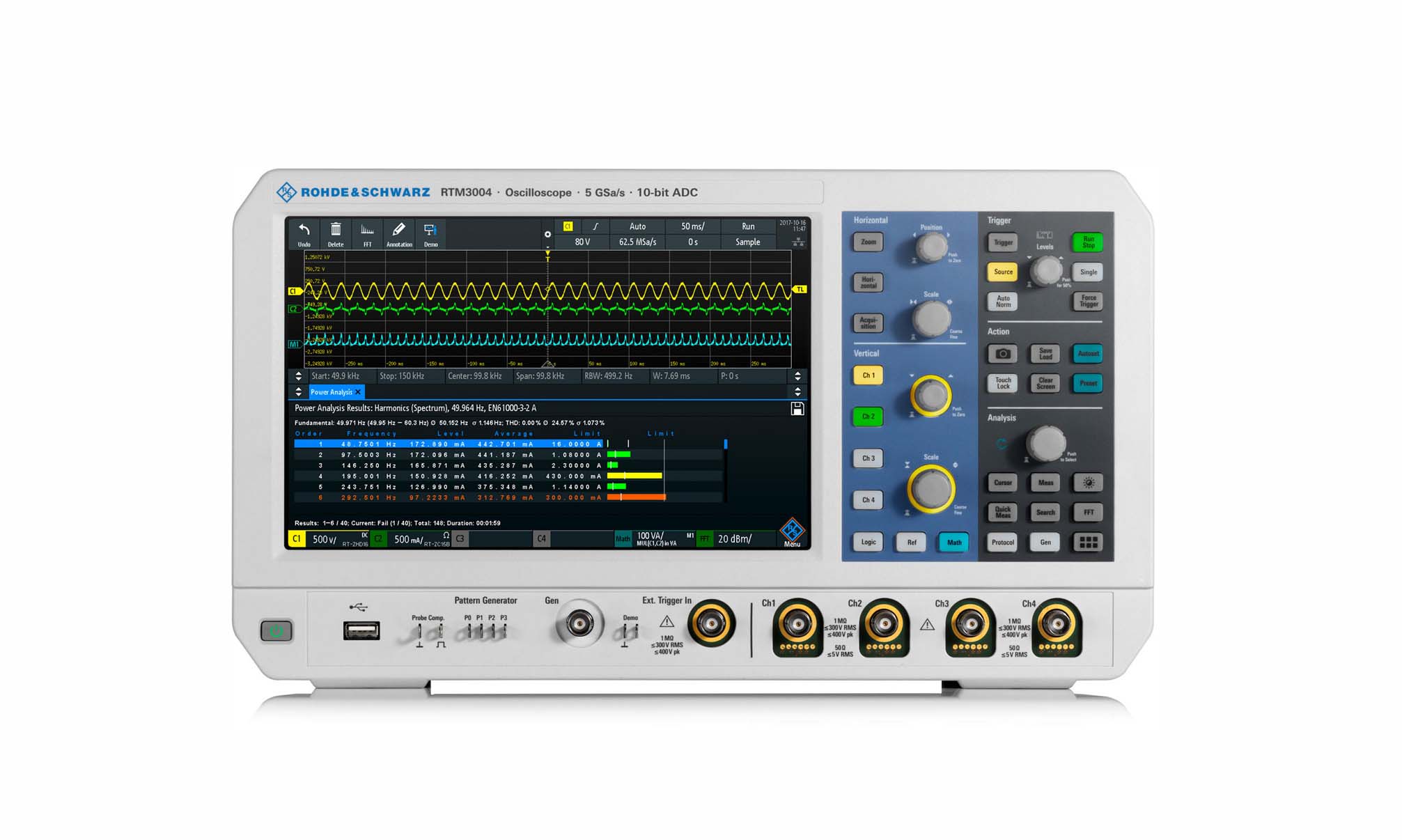

RTx-K36系列頻率響應分析（波特圖）選件適用于RTB2002、RTB2004、RTM3002、RTM3004、RTA4004系列示波器，且價格合理，可代替低頻網絡分析儀或專用的獨立式頻響分析儀。RTB2000、RTM3000、RTA4004系列示波器具備10位ADC垂直分辨率、低噪聲和內置25MHz信號源等特點，完全滿足此類測量任務的高動態范圍要求。
