使用R&S示波器和頻率響應分析選件進行DC-DC變送器穩定性分析

　　測試任務

　　由于電路參數會隨著老化或溫度變化而更改，因此需要測定穩定性。頻率響應分析是一個重要的電路設計和驗證工具。電源抑制比、組件阻抗和開環增益等多種測量有助于判定電路的整體穩定性。此類測量通常使用低頻矢量網絡分析儀，也可以使用像RTM3004等常用于實驗室應用的這些示波器。

　　海洋儀器解決方案

　　使用RTx-K36頻率響應分析（波特圖）選件，可輕松快速地在示波器上進行頻率響應分析。RTx-K36選件使用示波器的內置波形發生器生成10Hz～25MHz的激勵信號。通過測量每個測試頻率下被測設備的激勵信號與輸出信號之比，示波器波特圖會以對數方式顯示增益和相位曲線。

　　0dBm輸入信號時RTx-K36的動態范圍典型值超過70dBc，幅度噪聲小于1dB，相位噪聲小于5°。要使用RTM3000或RTB2000系列示波器的10位模數轉換器實現此動態范圍，需使用離散傅里葉變換的濾波和平均功能消除。

　　應用

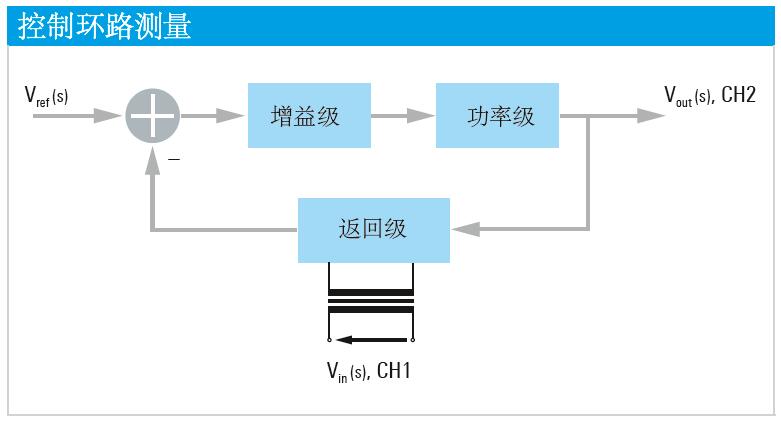

　　使用安裝了波特圖選件的RTM3004示波器測量DC/DC降壓轉換器的控制環路。發生器信號通過變壓器注入轉換器的反饋環路，并在注入位置 (CH1) 和輸出端 (CH2) 進行測量。

　　測量結論

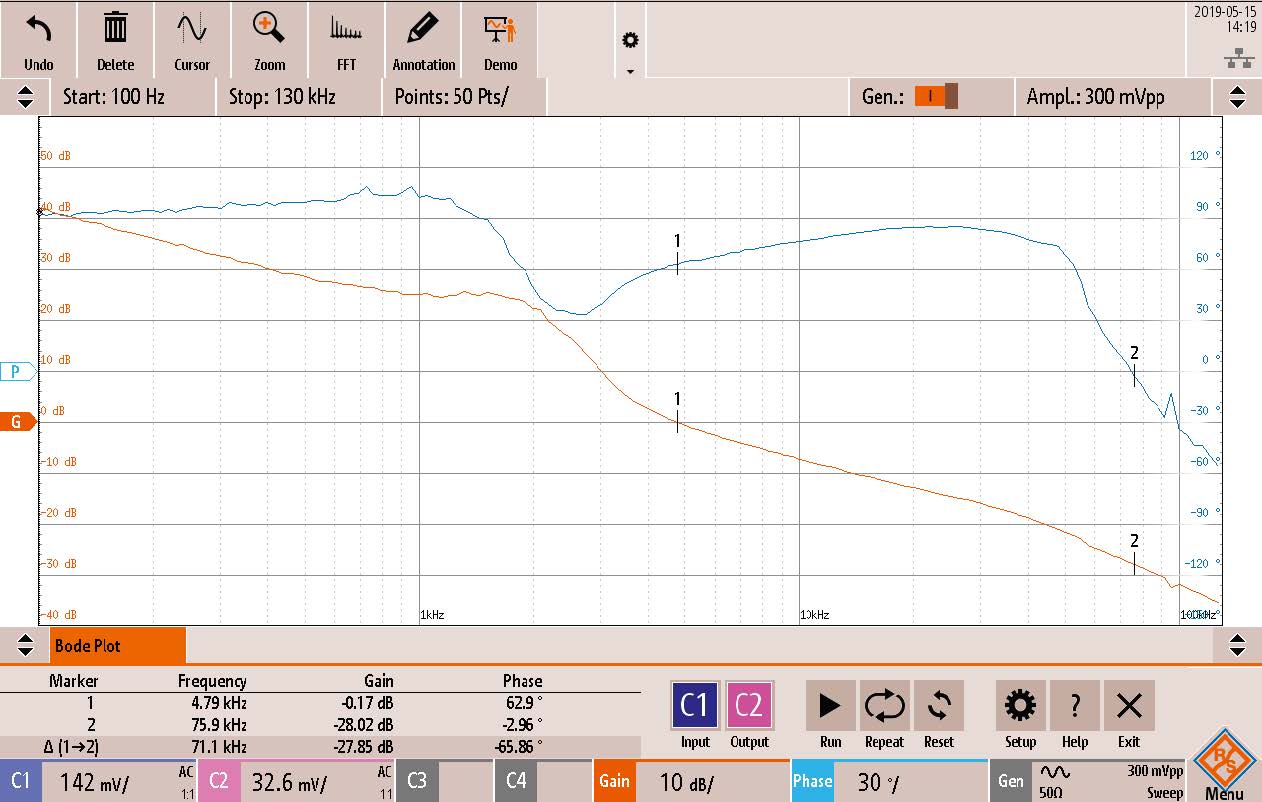

　　如下面屏幕截圖所示，開環增益（紅色曲線）隨頻率上升而幾乎呈單調遞減。由于降壓開關電源輸出端的電解電容器過大，開環相位（藍色曲線）呈現非單調特性。

　　頻率響應一般使用專用的低頻矢量網絡分析儀(VNA)進行測量。要對比RTM3004示波器的測量結果，使用低頻VNA和RTM3000系列示波器執行相同的測量。

　　以下對比結果顯示RTM3004的分析結果與低頻矢量網絡分析儀的分析結果非常一致。

使用帶RTx-K36頻響分析選件的RTM3004示波器，在DC/DC降壓變換器上進行控制環路測量

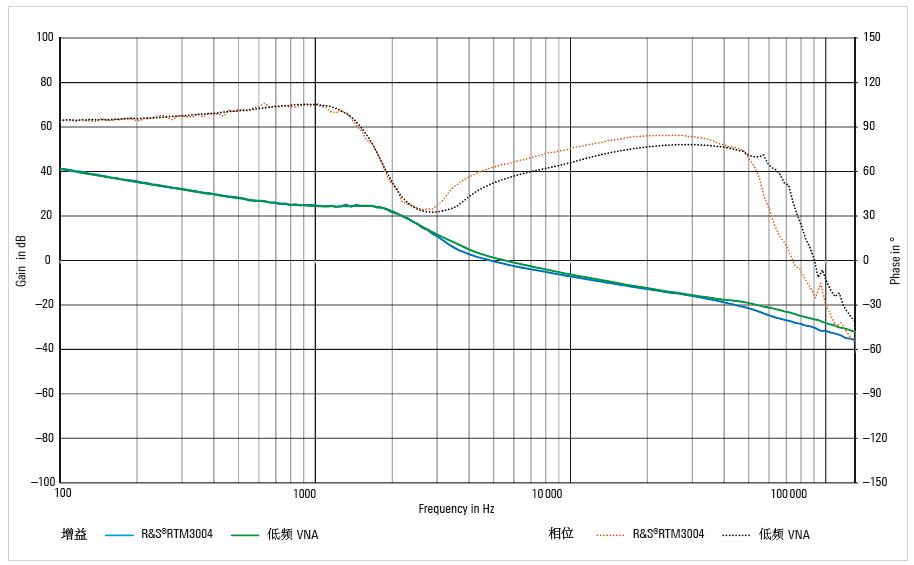

RTM3004和低頻VNA的比較

　　總結

　　工程師主要使用示波器作為測試工具來測試與驗證工程師的電源設計。在電源應用中，開發工程師通常會特別使用專用的低頻VNA分析頻率響應。RTx-K36頻率響應分析（波特圖）選件適用于RTM3000系列、RTB2000系列和RTA4004系列示波器，能夠同樣精確地執行頻率響應分析。

　　這些示波器具備低噪聲A/D前端和內置波形發生器，非常符合頻率響應分析任務要求，且性價比極高，可代替專用的低頻網絡分析儀。

具體資料可下載：海洋版應用筆記：使用R&S示波器和頻率響應分析選件進行DC-DC變送器穩定性分析.pdf
