使用R&S示波器和頻率響應分析選件進行電源抑制比測量

　　任務

　　電源設計工程師在設計工作中，常常面臨電源抑制比或電源紋波抑制(PSRR)的測量。PSRR是指示電源輸出穩定性的重要參數，它可揭示輸入電壓變化對輸出電壓穩定性的影響。

　　海洋儀器解決方案

　　使用RTx-K36頻率響應分析(波特圖)選件，輕松快速地分析示波器的低頻響應：表征多種電子設備的頻率響應，包括無源濾波器和放大器電路；測量開關電源的控制環路響應和電源抑制比。RTx-K36選件使用示波器的內置波形發生器生成10Hz～25MHz的激勵信號；通過測量每個測試頻率下被測設備的激勵信號與輸出信號之比，示波器波特圖會以對數方式顯示增益、以線性方式顯示相位。

　　RTx-K36選件可測量電源抑制比(PSRR)，并針對穩壓器系統到穩壓輸出的轉換進行特性測量。

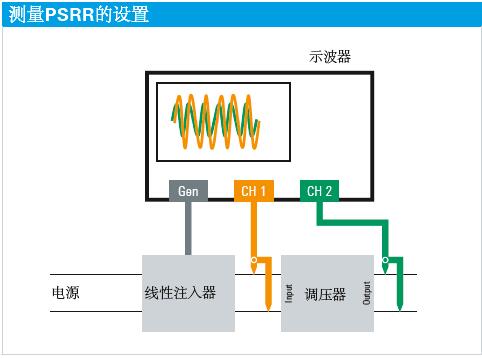

　　測試裝置

　　通過對電源電壓施加正弦紋波和測量從輸入到輸出的增益來測量PSRR。

　　需要使用線性注入變壓器（如J2120A）確保注入的信號隔離，并且不會引起任何DC偏置。

　　探頭要求

　　性能出色的探頭是確保準確進行PSRR測量的前提。例如：如果被測DC/DC轉換器的抑制比較高，而Vout信號的峰值幅度會非常??；這需要使用具有高動態范圍的探頭。盡管大部分示波器通常會使用10:1無源探頭，但針對輸出信號使用1:1無源探頭可以擴大動態范圍。在此應用中，海洋儀器推薦使用具有38MHz帶寬的RTZP1X1:1無源電壓探頭、或經濟型40MHz帶寬的OI10401:1無源電壓探頭。

　　操作步驟

　　將示波器連接到被測電路后，輕松開始測量：

　    ? 將起始頻率和終止頻率設置為10Hz～25MHz，并確定發生器的輸出電平。

　　? 設置十倍程頻率點以提高和調整采集分辨率。示波器每十倍程至多可采集500個頻率點。

　　? 設置發生器輸出的幅度(最高16步長)，以抑制被測電路的噪聲特性。

　　? 按運行(Run)開始測量。測量結果顯示為相對于頻率的增益/相位圖。在感興趣的頻率點處設置標記。

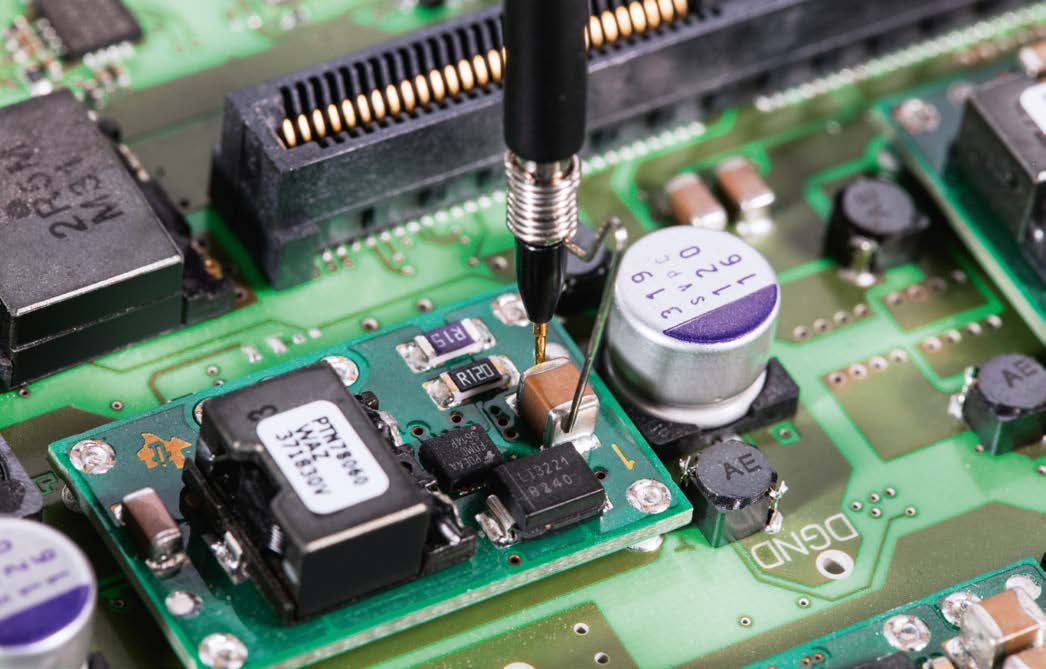

測量電源抑制比（PSRR）時，使用接地彈簧，提供最佳信噪

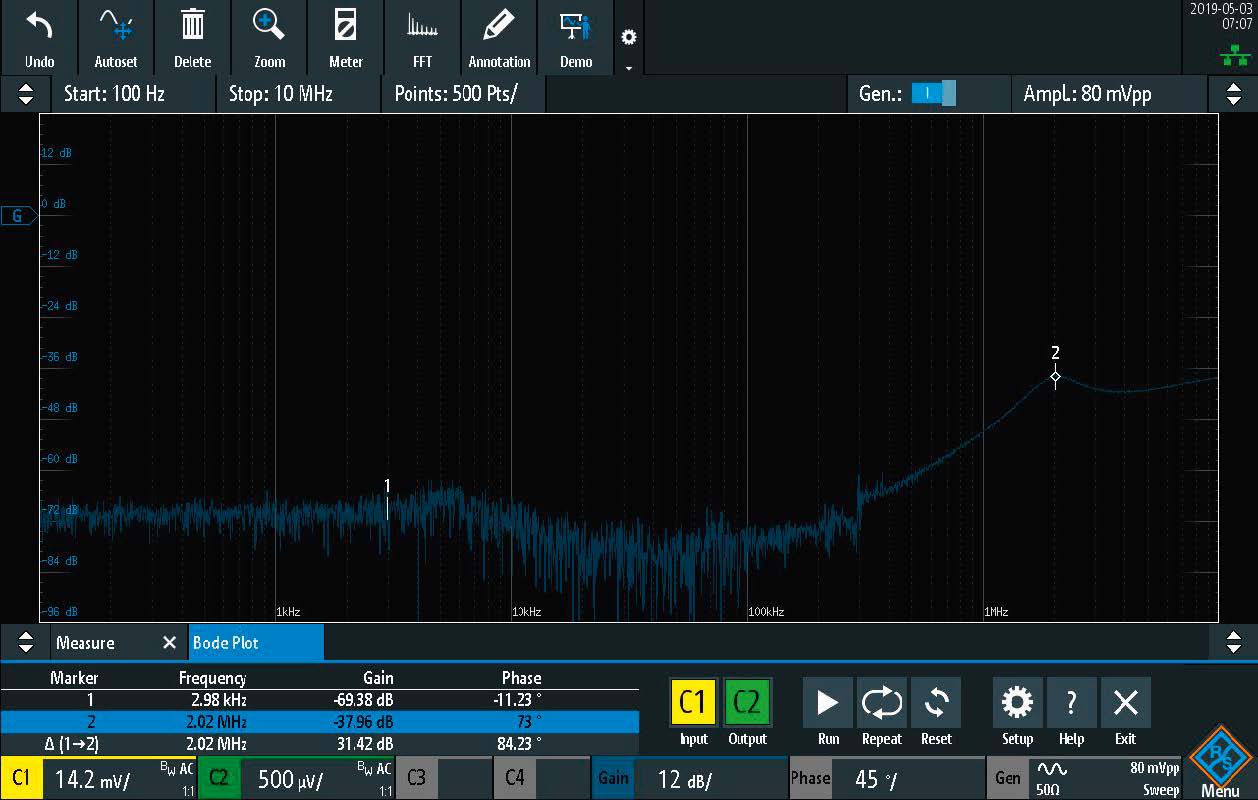

PSRR電源抑制比測量

　　測量結論

　　波特圖中顯示的曲線表示穩壓器系統到穩壓輸出的轉換：該圖顯示了相對于頻率的增益。直接在圖中跡線上將標記拖拽至所需位置，圖例可顯示標記的坐標。

　　在表格中查看結果。測量結果表格包含每個測量點的詳細信息（頻率、增益和相移）。使用標記時，結果表格中的相關行將高亮顯示。可將屏幕截圖和/或表格結果快速保存至USB設備以生成報告。

　　總結

　　目前，工程師主要使用示波器作為測試工具，來測試與驗證工程師的電源設計。RTx-K36頻率響應分析（波特圖）選件價格合理，可代替低頻網絡分析儀或專用的獨立式頻率分析儀。

具體資料可下載：海洋版應用筆記：使用R&S示波器和頻率響應分析選件進行電源抑制比測量1.pdf
