LCR-6000系列數字電橋（LCR-6002/6020/6100/6200/6300）
品牌：固緯電子/GWINSTEK
查看產品資料
訪問技術支持- 簡介：該系列提供測試頻率從2kHz～300kHz(最高)，共5個機型。整體設計小型化，3.5英寸彩色LCD顯示屏，基本準確度 : 0.05%。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
固緯電子推出全新的高精密度LCR表 – LCR-6000系列，該系列提供測試頻率從2kHz ~300kHz(最高)，共5個機型。整體設計小型化，是本系列的特色之一（2U）,1/2 Rack，無論是放置在桌上使用、或是架設在系統中，都是不占空間的絕佳選擇。雖然LCR-6000系列小型化了，但它所能提供的多樣豐富的特色，可廣泛使用于被動組件測試的各階段，如R&D、生產測試、入料檢驗…等、會是絕佳的測試?yán)鳌?/p>
LCR-6000系列雖然全面小型化了，但它所提供的功能卻更加的豐富和多樣。首先全系列采用3.5英寸的彩色LCD顯示屏，除了維持和以往相同之豐富顯示參數 ~ 同時顯示設置條件與量測結果外，還增加了2個額外監控的參數；簡言之，同個畫面下，最多可顯示4個參數結果，大大提升量測的效益。另外，增加了大數值顯示模式切換，不僅強調了量測的結果、同時在此模式下還能提供PASS/FAIL的判定，讓檢測的判定更加快速和便利。
使用更加便捷也是該系列產品另一個特點。LCR-6000系列提供了兩種執行歸零的方式 ~ 全頻段或單點；當使用者執行了全頻段歸零后，在不關閉電源和不更換測試治具的前提下，可于適用的頻率范圍內任意更換頻率點來進行量測，節省因重復執行歸零所帶來的時間浪費；此外，范圍內的頻率是連續的，用戶可輸入實際需求的頻率值，對組件進行最真實的測試。

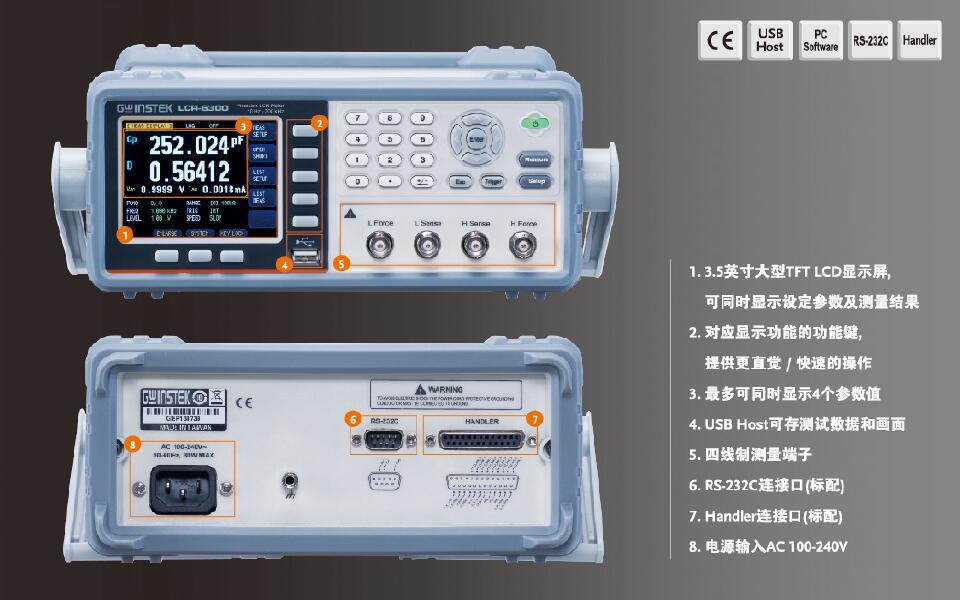

產品特點：
●3.5英寸彩色LCD顯示屏
●5個型號(10Hz~2kHz/20kHz/100kHz/200kHz/300kHz)
●測試頻率連續可調
●基本準確度 : 0.05%
●最快測試速度25mS
●可選擇全頻段或單點OPEN/SHORT
●16種主/副參數測量組合可供選擇; 另外可選擇2個額外的監控參數 (即最多一次可顯示4個不同的參數值)
●提供DCR測量及內部直流偏壓(DC BIAS, ±2.5V)
●具PASS/FAIL判斷
●提供Auto Level Control 功能(ALC)
●分選功能可提供9BIN,1AUX 10種分類
●10個步驟的列表測試，可選擇不同頻率、電壓、電流條件
●標準配備RS-232控制接口和Handler接口及USB儲存接口
●體積小，利于配合自動化設備(2U,1/2 RACK)
