LCR電橋LCX100/LCX200
品牌：德國羅德與施瓦茨/R&S
查看產品資料
訪問技術支持- 簡介：LCX100、LCX200電橋功能多樣，能非常準確快速地執行測量；非常適合具有挑戰性的研發和生產應用。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
產品介紹：
LCX系列LCR電橋功能多樣，能非常準確快速地執行測量。此電橋非常適合具有挑 戰性的研發和生產應用。LCR電橋提供兩種儀器型號和多種選件，測試信號頻率最高達10MHz，應用廣泛。內部和外部偏置功能、豐富全面的分析選件和多功能測試夾具進一步 擴展了儀器適用的應用范圍。

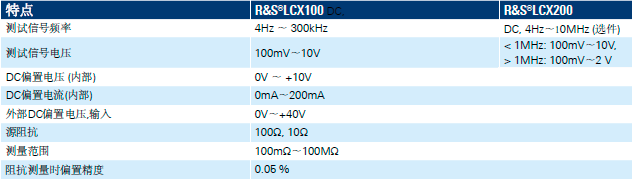

LCR電橋LCX100頻率范圍：4Hz～300kHz；LCX200基本型最高頻率500kHz，帶寬可密鑰軟件升級到1MHz或10MHz，所有型號均可通過DC測量。高達10V的內部生成電壓滿足大多數應用；可選外部偏置電壓高達40V。
快速記錄功能：每秒記錄高達10次所有測量值；可使用高級分析功能進行動態阻抗測量：在掃描測量中，阻抗值由一系列頻率值或其他參數來確定；測量可通過數字I/O端口進行外部觸發和控制。組件屜篩選功能：使被測量器件按其值分為八類進行篩選；大容式觸摸屏，使儀器直觀操作，能夠以圖形方式顯示測量結果；遠程控制和機架安裝，使R&S?LCX系列電橋特別適合用于ATE系統。
產品優勢：
多功能LCR電橋
? 快速、精確和功能多樣
? 可選頻率范圍
? 滿足所有要求的測試信號
? 直流偏置
? 測量功能
? 數據記錄功能
高級應用程序選項
? R&S?LCX-K106高級分析功能
? R&S?LCX-K107數字I/O端口和篩選功能
? R&S?LCX-K108擴展偏置功能
? R&S?LCX-K201 / LCX-K210最高頻率升級到1MHz或10MHz
操作便捷
? 高分辨率觸摸屏
? 以圖形方式顯示測量
? 保存和調用儀器設置
測試夾具
? R&S?LCX-Z1測試夾具，用于軸向/徑向引線型設備
? R&S?LCX-Z2 開爾文夾式測試線
? R&S?LCX-Z3 測試夾具，用于 SMD器件
? R&S?LCX-Z4 測試鑷子， 用于SMD器件
? R&S?LCX-Z5 變壓器測試電纜
? R&S?LCX-Z11 BNC延長線
非常適用于實驗室和測試系統
? 專為實驗室和系統機架量身定制
? 全面的遠程功能
? 高級儀器設計：體積小巧，靜音運行
