9300系列高速采樣示波器
品牌:英國比克/Pico
查看產品資料
訪問技術支持- 簡介:20GHz~30GHz帶寬采樣示波器用于測量高速信號,九款可選,功能強大,可配置9.5G光輸入、TDR/TDT分析、時鐘恢復和碼型同步發生器。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
PicoScope9300系列帶TDR/TDT和光學型號的30GHz取樣示波器,20~30GHz電氣、9.5 GHz光學、TDR/TDR、2信道和4信道、緊湊型便攜式USB儀器。
PicoScope9300系列采樣示波器的帶寬高達30GHz,適用于10Gb/s及更高的數字和遠程通信應用、高達25GHz的微波應用以及分辨率低至64fs的定時應用。可選的11.3Gb/s時鐘恢復、光電轉換器或差分、可調校的時域反射計源(60ps/7V)完成了一個功能強大、占地面積小、成本效益高的測量包。
PicoScope9300系列采樣示波器占用空間少,足夠小,可以隨身攜帶筆記本電腦進行現場測試,可以將示波器放置在被測設備的旁邊,不需要使用遠程探頭連接到大型臺式機。示波器和DUT之間只有一條短而低損耗的同軸電纜。您所需的一切都內置在示波器中,無需擔心昂貴的硬件或軟件附加組件。
產品特性:
? 高達15TS/s等效采樣率,高達32kS記錄長度
? 高達15GHz預分頻,2.5GHz直接觸發和11.3Gb/s時鐘恢復
? 16位模數轉換(ADC),60dB動態范圍,223-2碼型鎖定
? 光/電信號的波形、眼圖、抖動、消光比等測試
? 內置差分、糾偏能力的TDR/TDT步進發生器
? 光輸入帶寬:9.5GHz
? 2或4通道,最高30GHz帶寬
? 集成脈沖/時鐘/NRZ/RZ信號源
? 線纜/連接器/PCB走線等的特征阻抗、損耗及延時測試
? 高帶寬探頭PicoConnect900:帶寬4GHz-9GHz,支持焊接和點觸,具有5:1、10:1、20:1等衰減系數型號,以及AC和DC耦合輸入型號。適用于所有支持50Ω輸入的儀器,如實時示波器、采樣示波器、頻譜儀、矢量網絡分析儀,協議分析儀等。
典型應用:
? 通信和雷達測試、維護和生產
? 光纖、無線電收發機和激光測試
? 射頻RF、微波和千兆數字系統測量
? 雷達波段:I,G,P,L,S,C,X,Ku
? 高分辨率定時和相位分析
? 數字系統設計和表征
? 眼圖分析及模板測試
? 網絡接口HDMI1,HDMI2,PCI,SATA,USB2.0,USB3.0
? TDR/TDT測量:線纜、連接器、路由器、PCB板和網絡分析
? 半導體特性描述

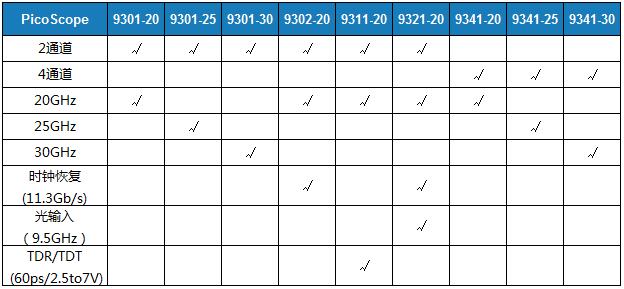

選型指南:
