汽車電子電磁兼容測試方案

主要依據標準：

GB/T 17619：《機動車電子電器組件的電磁輻射抗擾性限值和測量方法》。

CISPR 25、GB/T 18655：《車輛、船和內燃機無線電騷擾特性用于保護車載接收機的限值和測量方法》。

ISO11452-1/-2/-3/-4/-5/-7/-8/-9/-10/-11：《道路車輛電氣/電子部件對窄帶輻射電磁能的抗擾性試驗方法》。

ISO7637-1/-2/-3 、GB/T 21437.1/.2/.3：《道路車輛由傳導和耦合引起的電騷擾》。

ISO10605、 GB/T 19951：《道路車輛靜電放電產生的電騷擾試驗方法》。

ISO16750-2、GB/T 28046.2：《道路車輛電氣及電子設備的環境條件和試驗第2部分電氣負荷》。

ISO21848：《道路車輛 42V供電電壓的電氣和電子設備電氣負荷》。

IEC 61000-3-2、GB 17625.1：《電磁兼容限值諧波電流發射限值（設備每相輸入電流≤16A）》。

IEC 61000-3-12：《電磁兼容限值諧波電流發射限值（設備每相輸入電流>16A并且≤75A）》。

IEC 61000-3-3、GB 17625.2：《電磁兼容限值對每相額定電流≤16A且無條件接入的設備在公用低壓供電系統

中產生的電壓變化、電壓波動和閃爍的限制》。

EMI測試項目：

傳導騷擾電壓，150kHz-108MHz，QP/AV/Peak。

輻射騷擾，150KHz-2.5GHz，QP/AV/Peak。

諧波電流發射測試，依據IEC 61000-3-2測試。

電壓波動及閃爍，依據IEC 61000-3-3測試。

電壓波動及閃爍，依據IEC 61000-3-11測試。

EMS測試項目：

靜電放電抗擾度，接觸放電20kV，空氣放電25kV。

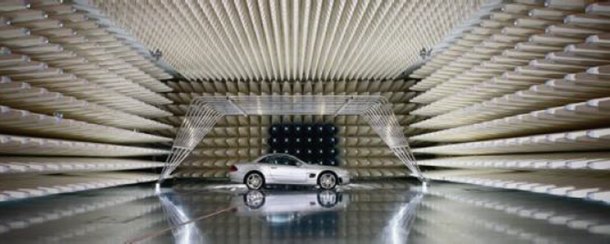

射頻輻射抗擾度-電波暗室法,80MHz-18GHz。

射頻輻射抗擾度-大電流注入法（BCI）1MHz-400MHz。

射頻輻射抗擾度-TEM小室&帶狀線法0.01MHz-200MHz。

瞬態傳導抗擾度及電源變化抗擾度。

電快速瞬變群脈沖抗擾度，最高測試電平4kV。

浪涌（沖擊）抗擾度，最高測試電平7kV。

電壓暫降、短時中斷和電壓變化抗擾度。了解更多電磁兼容測試解決方案點擊EMC電磁兼容。
