石英表自動化測試系統方案
產品介紹
根據客戶對石英表自動測試需求,我司開發此產品,完美實現了對石英表啟動重復性、4h穩定性、8~12個月長期重復性、變電壓、溫度系數等靜態參數自動化測試。同時兼顧168h電老練、壽命測試。該方案具備多位置自動翻轉、自動溫度控制、自動數據采集、自動計算、輸出打印、自動存儲、超溫報警、溫度提醒、輸出異常報警。

石英表自動化測試系統
測試說明
石英表安裝固定在專用測試工裝,置于溫控系統中。通過測試電纜分別與多路切換開關、采樣系統以及數字電壓表相連。專用測試工裝與自動轉臺進行剛性連接,由自動轉臺提供石英表測試時的轉角(0°、90°、180°、270°)位置。測試系統工作時,由直流穩壓電源為石英表提供工作所需的電壓。信號通過精密采樣電阻由數字電壓表直接采集到計算機進行計算、存儲、輸出。

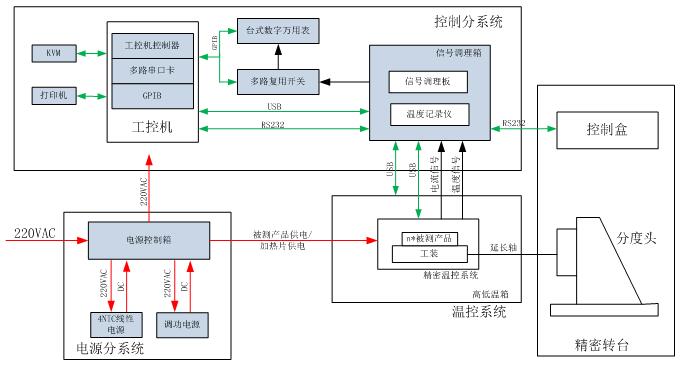

石英表自動化測試原理圖
產品特點
? 溫度穩定度:±0.2℃
? 自動定位精度:±0.2″
? 自動化,高精度測試
