RFI監測-固定式監測系統

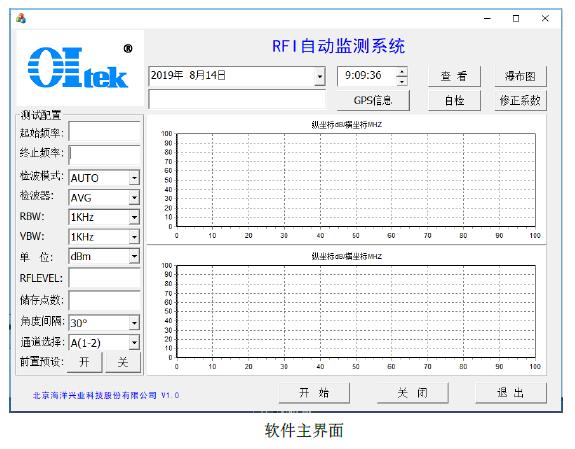

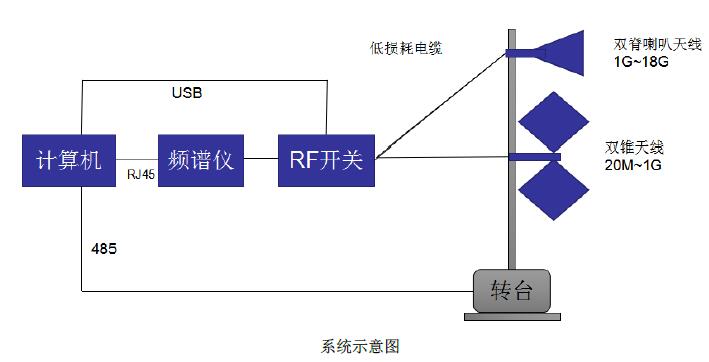

該系統主要由干擾信號采集模塊（寬帶天線）、前置低噪聲放大模塊、頻譜分析模塊（頻譜儀/接收機）和數據處理模塊（自動測試軟件）組成。系統通過寬帶天線組采集環境 中的電磁干擾信號，由于本系統需要高靈敏度，以便能監測到較小的干擾信號，所以系統集 成前置預放大器，放大器采用電源適配器和電池供電方式遇到斷電等意外情況時可使用電池 供電，保證測試連續性。采用高帶寬高速頻譜分析模塊對天線采集到的信號進行處理，提高 系統掃頻速度，采用低損耗穩副穩相測試電纜，有效減少電纜損耗。通過軟件對頻譜分析儀 采集到的數據進行計算，最終以干擾頻譜圖方式生成測試數據，測試數據可保存，可通過移 動存儲設備導出。

系統主要指標：

（1）供電電壓：交流 220V/50Hz；

（2）工作溫度范圍：室內設備 0℃~+40℃、室外設備-20℃~50℃

（3）程控接口：USB

（4）測試頻率范圍：20MHz~18GHz

（5）最大測試場強:0dBm

（6）測試角度：±180  度

（7）系統噪聲：-100dBpW~-140dBpW
