RFI監測-便攜式測試系統

1. 主要監測電磁干擾頻率范圍：10Khz~~18Ghz

2. 便攜性：需要盡量輕便，體積小，便于攜帶

3. 易用性：系統安裝簡單，使用方便

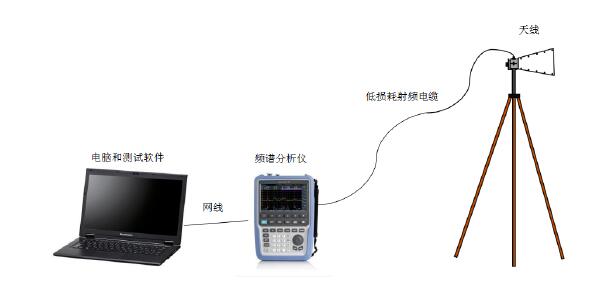

4. 可靠性：為天線加裝天線罩，配備便攜包裝箱，在使用和運輸過程中對天線進行保護 該系統主要由便攜式頻譜分析儀、前置低噪聲放大器、寬帶小型天線組、便攜式天線架和自動測試軟件等組成。系統通過寬帶天線組采集環境中的電磁干擾信號。采用高帶寬高速頻譜分析模塊對天線采集到的信號進行處理，提高系統掃頻速度，滿足 MH∕T 4046-2017 標準對系統靈敏度的要求。通過軟件對頻譜分析儀采集到的數據進行計算，使用 MH∕T4046-2017 標準要求的算法對通道增益和衰減進行自動測試修正，省去大量繁瑣的手工記錄，數據計算，截圖等工作，最終以干擾頻譜圖方式生成測試數據，測試數據保存于電腦硬盤中，也可通過移動存儲設備導出，軟件可自動生成測試報告（使用 MH∕T 4046-2017 標準中規定格式）。

電腦主機要求：

具體配置要求：I5 處理器，8G 以上內存，512G 以上硬盤，屏幕不小于 14 英寸，屏幕分辨率不小于 1920*1080，USB3.0 接口 3 個，RJ45 接口一個。

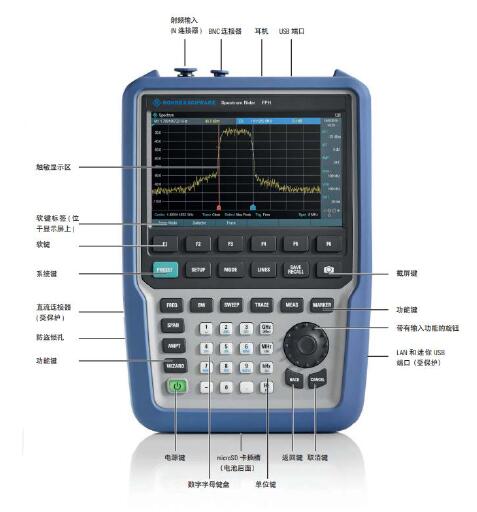

頻譜分析儀：

頻率范圍：5kHz~20GHz

底噪：典型值-163dBm（10MHz 至 3GHz，預放開）

TOI 測量值：+10dBm（頻率 2.4GHz）

適合外場使用：2.5Kg 重，背光鍵盤，快速啟動，不反光屏幕，小巧尺寸，堅固外殼大型彩色顯示屏，可使用觸控及手勢操作支持測量預定義、提高測量速度以及避免出錯的測量向?qū)?用于航空航天及國防、無線通信、廣播、無委和教育等各個行業的功能和選件通過密鑰可輕松且經濟高效地升級所有選件。

三年標準保修期（電池為一年）

特性和優點：

靈活：頻率范圍可擴展

每個型號的 FPH 均可以擴展頻率范圍性能：一流的顯示平均噪聲電平（DANL）

FPH 的 DANL 低至-146dBm（典型值）。DANL 較低，表明分析儀可捕獲微弱信號。開啟前置放大器（選件），將靈敏度進一步低至-162dBm(20MHz 至 3GHz)。

便攜：僅重 2.5kg

FPH 采用人體工程學設計，小巧輕便。該款一起隨附便于使用的邊帶，可在短測量周期內為用戶雙手提供支撐。另外隨附皮套（HA-Z322）以進行免提操作，該皮套含精心設計的安全帶，可將儀器重量均勻分不到人體。

耐用：一次充電可續航一整日

FPH 電池可支持一整日現場工作。儀器開啟時，電池充電需要 4 小時。儀器關閉或使用外部充電器時充電速度更快，只需 3.5 小時。可用性：觸摸屏手勢、防反光屏幕和背光鍵盤用戶界面操作與智能手機一樣簡單，可增強用戶體驗。觸摸屏操作不僅限于菜單欄，用戶還可以移動頻譜、放大/縮小范圍以及增加/刪除標記等。
