極小鉗式探測頭，屏蔽從側面影響探頭的電流場線，用于測量微細導體或IC引腳上的電流！
由于集成電路集成度以及時鐘速率的不斷提高，PCB板上存在大量雜散磁場和雜散電流，并以磁場形式相互耦合，導致產生GHz以上級別的輻射騷擾，CISPR22標準要求測量頻率到6GHz。由于PCB板上大量安裝高密度SMD器件，只有使用高分辨率探頭，才能真正找出問題所在。
新一代手持式有源微型電流探頭，頻率覆蓋范圍1MHz到6GHz，分辨率可達200μm，接入50Ω輸入的示波器或頻譜分析儀，用于PCB板上布線、元器件和IC引腳的細致磁場測量，能對集成電路引腳或SMD表面貼裝器件進行選擇性的測量， 使用MFA-K0.1-12電流探頭能測量高達6G高頻電流。
微型磁場探頭內置放大器，標配T型偏置器，給內置放大器供電。T型偏置器阻抗為50Ω，為微型磁場探頭提供穩定供電。微型磁場探頭以及T型偏置器均為SMA連接器。
產品特點：
◆ 兩款可選：OIMFA-K0.1-12：100MHz～6GHz OIMFA-K0.1-30： 1MHz～1GHz
◆ 高空間分辨率電流探頭：分辨率可達200μm
◆ 用于測量PCB板上最小封裝的SMD器件
◆ 借助校正曲線，可將探頭的輸出電壓換算為對應的電流
◆ 工作原理與電流鉗相同，可測量高頻電流；屏蔽附近其它磁場或電流分量
◆ 輕便小巧，手持操作

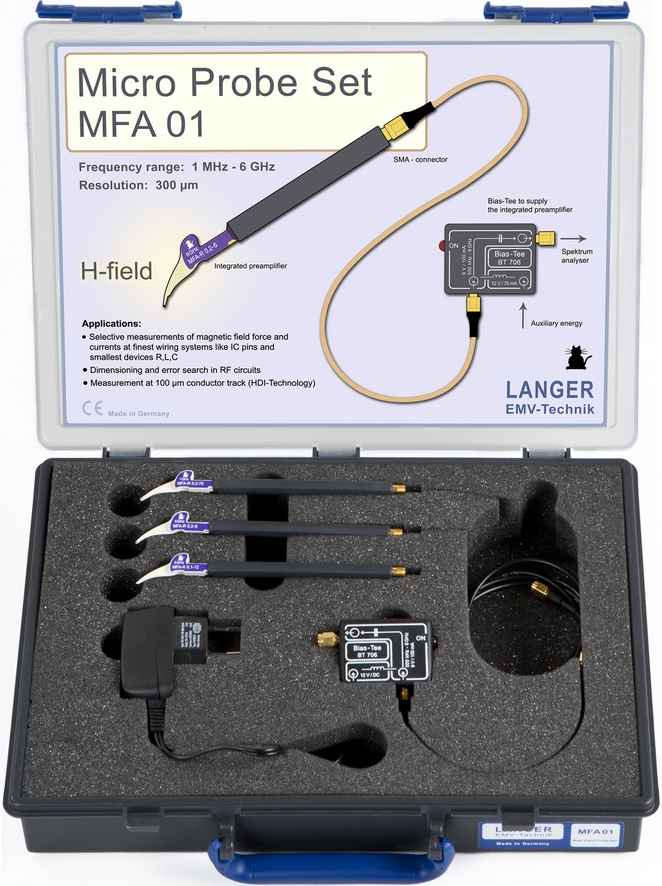

◆ 標配：T型偏置器和供電電源
技術規格:
一、OIMFA-K0.1-12 有源微型高頻電流探頭
頻率：100MHz～6GHz，分辨率：200μm

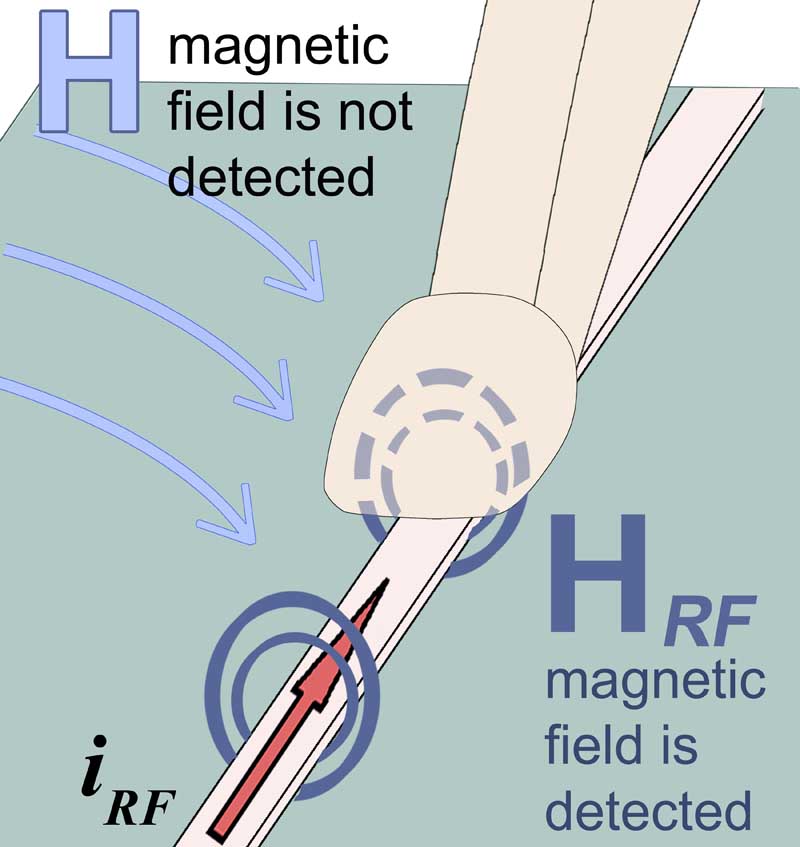

線圈位于探頭頭部的敏感側，并用一個黑點標記。探頭檢測其鉗住部分里磁場線。微型探頭小而方便。具有外部護層電流衰減和電屏蔽。
頻率特性曲線

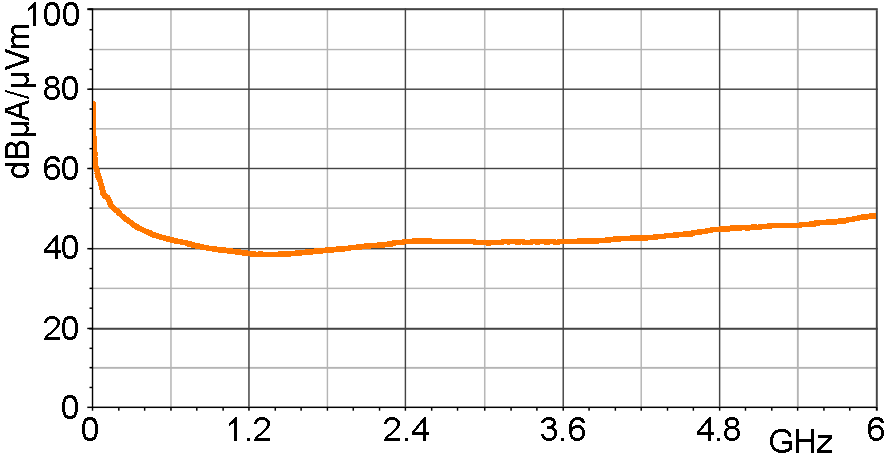

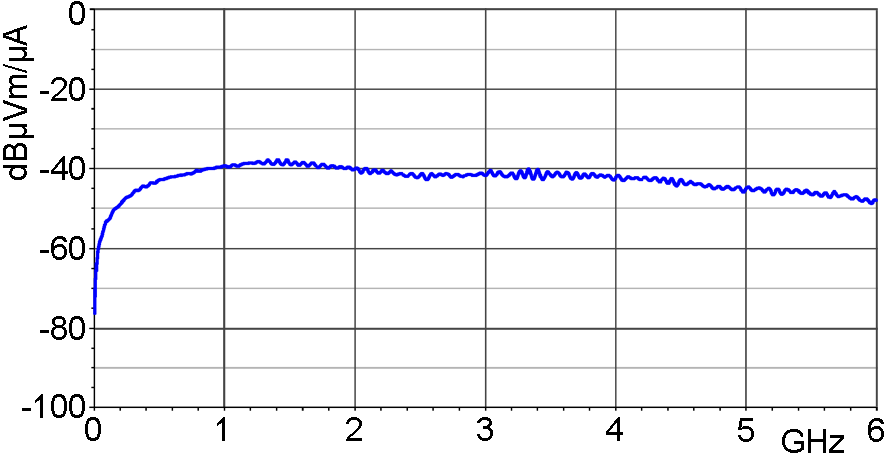

磁場校正曲線 電流校正曲線
二、OIMFA-K0.1-30 有源微型高頻電流探頭
頻率：1MHz～1GHz，分辨率：200μm
線圈位于探頭頭部的敏感側，并用一個黑點標記。探頭檢測其鉗住部分里磁場線。微型探頭小而方便。具有外部護層電流衰減和電屏蔽。

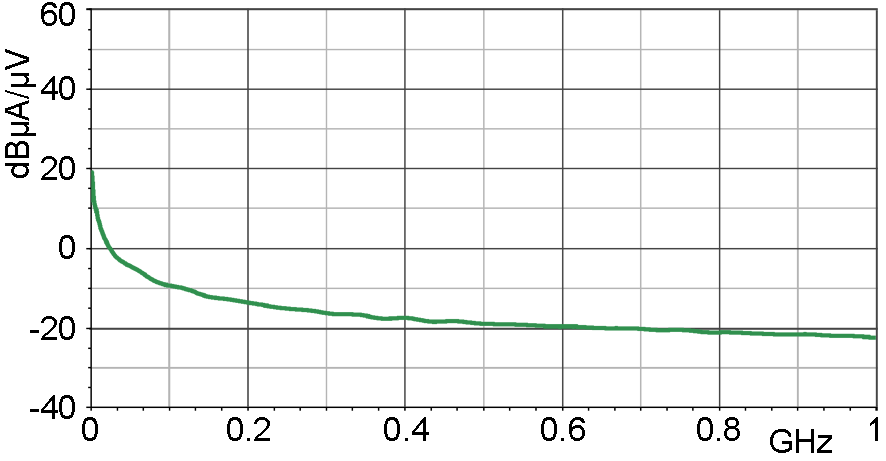

頻率特性曲線

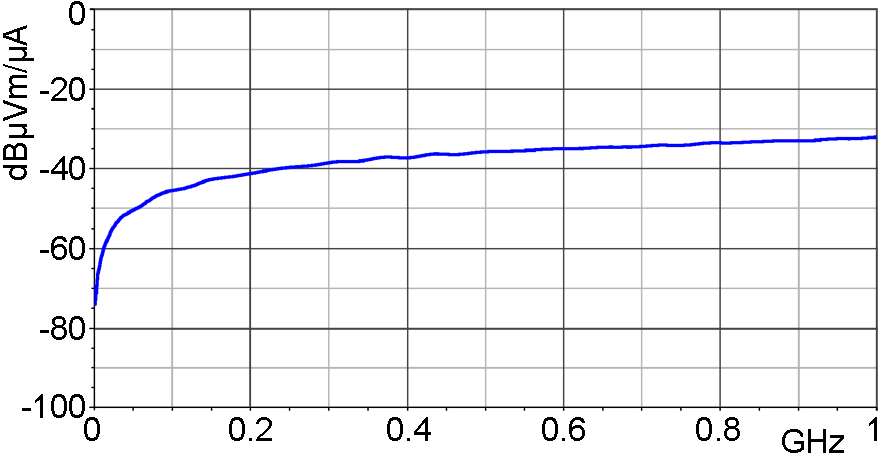

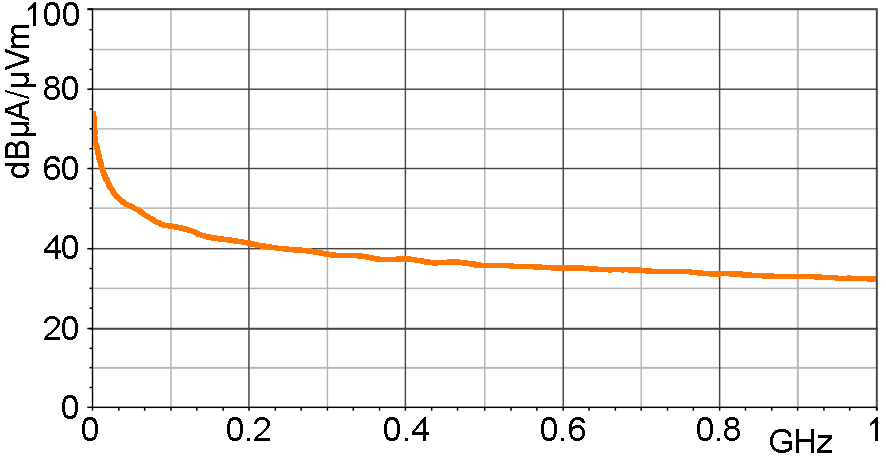

磁場校正曲線 電流校正曲線
