GDS-2000E系列多功能混合示波器
品牌：固緯電子/GWINSTEK
查看產品資料
訪問技術支持- 簡介：包括100MHz、70MHz二種帶寬、1GSa/s采樣率、10M記錄長度、2輸入通道、超大彩色LCD顯示屏以及VPO 技術。
-
概述
-
訂貨信息
-
資料庫
-
相關產品
GDS-2000E系列數字存儲示波器體現了一種高價值的設計構思，包括100MHz、70MHz二種帶寬、1GSa/s采樣率、10M記錄長度、2輸入通道、超大彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，120,000wfms/s的高速更新率可以快速完成波形捕獲和處理。
產品特點：
? 70MHz/ 100MHz 帶寬；2 通道
? 每信道10M最大內存深度及VPO波形顯示技術
? 波形更新率高達 120,000 wfms/s
? 8" WVAG TFT LCD 屏幕顯示
? 1MPTS FFT分辨率, 提供更高的頻域分辨效果
? 高低通濾波器可選數字濾波器功能
? 29,000分段內存及波形搜尋功能
? I2C/SPI/UART/CAN/LIN 串行總線觸發與譯碼功能
? 數據紀錄功能可追蹤長達100小時的訊號變化
? 支持網絡遠程儲存功能
產品優勢：

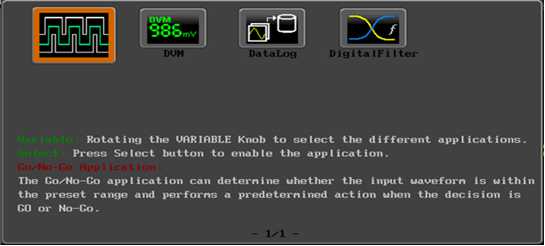

搭載一系列強大APP
全新GDS-2000E系列支持的APP有,可用來判斷Go/NoGo的限制線功能、DVM精確電壓表功、長時間數據紀錄功能、以及數字濾波器功能。讓示波器不僅功能完整，更是一應俱全。

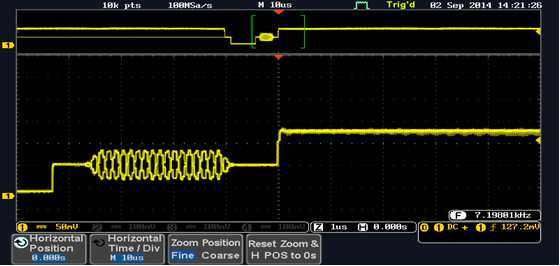

10M記錄長度，并標準內建波形搜尋與分段內存功能
GDS-2000E數字示波器每一通道提供了10M的記錄長度,并且提供波形搜尋及分段內存分析工具.分段內存功能可用來條件式擷取觀測之波形,并將無關之信號予以篩選不被處理.29,000組分段內存,將大幅改善示波器內存的使用效率.期間所搜集的大量分段數據亦可進行常態分布分析,波形搜尋功能則可依據設定觸發條件將波形標示出來,長內存搭配波形播放/暫停及移動Zoom窗口功能可以輕松且快速的瀏覽波形中的任何細節。

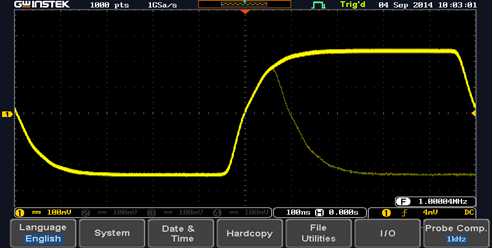

每秒十二萬次波形更新率與VPO波形顯示技術
GDS-2000E系列數字示波器采用先進的VPO(VisualPersistenceOscilloscope)信號處理引擎,提供每秒高達120,000次的波形更新率及多層次余暉顯示來讓用戶可更有效率的進行測瞬時信號判斷增進電路除錯效率,強大的VPO信號處里引擎能在極短時間內將所獲取的振幅,時間關系和信息強度的三維數據信息進行分析,并顯示于示波器畫面上,相較于一般傳統的數字儲存示波器,GDS-2000E提供了豐富的波形訊息于畫面上,協助用戶做最正確的判斷。

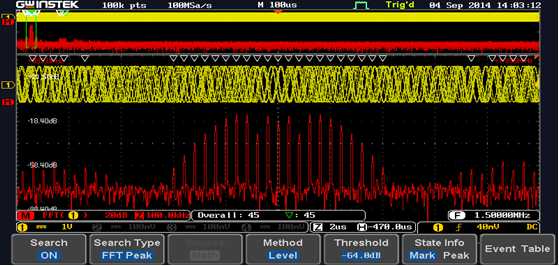

更符合頻域應用的FFT功能
GDS-2000E系列的FFT功能最高提供高達1M點的顯示分辨率,并提供3ms目前業界最快速的掃描更新率,讓FFT的功能更趨近于用戶的需要透過快速的更新率與波形搜尋功能,用戶可快速且精確的得到頻域的測試結果。用戶可依據測試條件,選取各種窗口以做協波頻率的分析.GDS-2000E除了提供FFT分析,亦提供FFTrms,垂直調整與局部放大(Zoom)等功能。
