通過示波器內置頻響分析功能，運用波特圖進行電源抑制比(PSRR)測量方案
PSRR，就是 Power Supply Rejection Ratio 的縮寫，中文含意為“電源紋波抑制比”。也就是說, PSRR 表示把輸入與輸出電源視為兩個獨立的信號源時，所得到的兩個電壓增益的比值
電源抑制比(PSRR)是電源設計中的一項重要參數，設計人員需對其進行精確測量。PSRR測量有多少噪聲從電源的輸入傳輸到電源的輸出。

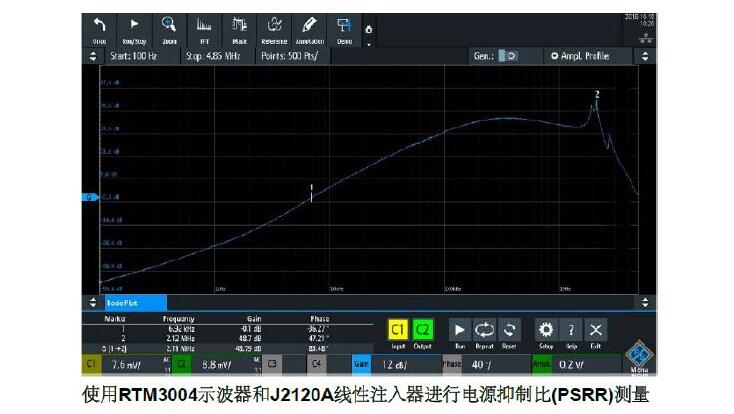

用帶RTx-K36頻響分析功能的示波器測量電源抑制比(PSRR) 與傳統VNA矢量網絡分析儀的測量方法一樣，示波器內置頻響分析功能，能夠準確地測量電源抑制比PSRR。
需要的設備：示波器、信號注入器、1:1無源電壓探頭、BNC連接線、DUT連接夾具。

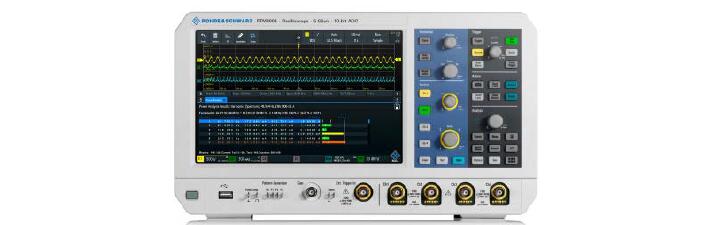

示波器：內置RTx-K36頻響分析功能的RTB2002、RTB2004、RTM3002、 RTM3004、RTA4004系列示波器。
信號注入器：J2120A信號線性注入器。

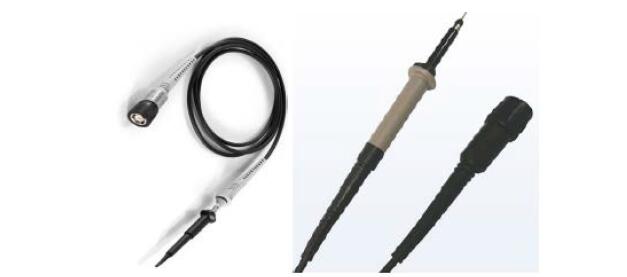

1:1無源電壓探頭：RT-ZP1X， 38MHz，1MΩ，1:1或OI1040 ，40MHz，1MΩ，1:1兩種可選。

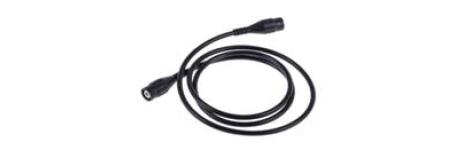

BNC連接線：OIBNCmm-100絕緣BNC公頭連接線。
DUT連接夾具：BNC頭連接（XF-SS/4雙香蕉頭轉BNC適配器、OIBNC-G/1絕緣BNC公頭轉微型測試鉤連接線或是OIBNC-J/1絕緣BNC公頭轉微型測試夾連接線根據實際環境選擇）或是香蕉頭連接（OIPLUGS-J/14mm絕緣直式香蕉插頭轉微型測試夾連接線或是OILUGS-G/1絕緣直式香蕉插頭轉微型測試鉤連接線根據實際環境選擇）。

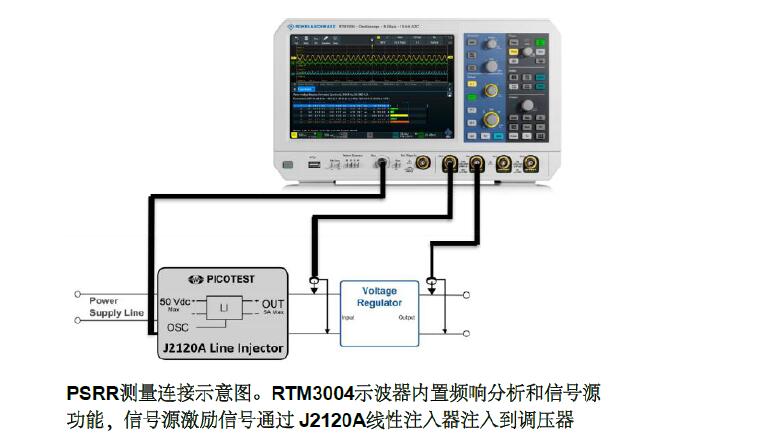

測量示意圖：
訂貨信息：
第一步：選擇示波器
名稱/型號 | 性能/描述 |
RTB2002+RTB-K36 | 基本型主機，70MHz帶寬, 2通道，10位垂直分辨率，內置波特圖功能 |
RTB2004+RTB-K36 | 基本型主機，70MHz帶寬, 4通道，10位垂直分辨率，內置波特圖功能 |
RTM3002+RTM-K36 | 基本型主機，100MHz帶寬, 2通道，10位垂直分辨率，內置波特圖功能 |
RTM3004+RTM-K36 | 基本型主機，100MHz帶寬, 4通道，10位垂直分辨率，內置波特圖功能 |
RTA4004+RTA-K36 | 基本型主機，200MHz帶寬, 4通道，10位垂直分辨率，內置波特圖功能 |
第二步：選擇信號注入器
J2120A信號線性注入器 | 適合PSRR 電源抑制比測量，10Hz～10MHz |
第三步：選擇無源電壓探頭
RT-ZP1X無源高穩態探頭 | 38MHz帶寬，1MΩ，1:1，需配兩根 |
OI1040無源高穩態探頭 | 40MHz帶寬，1MΩ，1:1，需配兩根 |
第四步：選擇BNC連接線
OIBNCmm-100 絕緣BNC公頭連接線 | 50Ω阻抗，長1米 |
第五步：選擇DUT連接夾具
BNC頭連接 | XF-SS/4 | 雙香蕉頭轉BNC適配器 |
OIBNC-J/1 | 絕緣BNC公頭轉微型測試夾連接線，長0.3米 | |
OIBNC-G/1 | 絕緣BNC公頭轉微型測試鉤連接線，長0.3米 | |
香蕉頭連接 | OIPLUGS-J/1 | 4mm絕緣直式香蕉插頭轉微型測試夾連接線，長0.3米，紅黑一對 |
OILUGS-G/1 | 4mm絕緣直式香蕉插頭轉微型測試鉤連接線，長0.3米，紅黑一對 |
