通過示波器內置頻響分析功能,運用波特圖執行控制環路響應測量方案

波特圖是線性非時變系統的傳遞函數對頻率的半對數坐標圖，利用波特圖可以看出系統的頻率響應。又稱幅頻響應和相頻響應曲線圖。

對所有的電源設計來講準確的穩定性測量是至關重要的，波特圖是評價控制回路穩定性的傳統方法，是電源性能的重要參數。

以前測試波特圖需要用到專門的波特分析儀，用帶RTx-K36頻響分析功能的示波器測量波特圖就需要將信號注入到電源的控制回路中。

需要的設備：示波器、信號注入器、1:1無源電壓探頭、BNC連接線、DUT連接夾具。

示波器：內置RTx-K36頻響分析功能的RTB2002、RTB2004、RTM3002、 RTM3004、RTA4004系列示波器。

信號注入器：有三款可選：J2100A、J2101A或J2110A。

1:1無源電壓探頭：RT-ZP1X， 38MHz，1MΩ，1:1或OI1040 ，40MHz，1MΩ，1:1兩種可選。

BNC連接線：OIBNCmm-100絕緣BNC公頭連接線。

DUT連接夾具：BNC頭連接（XF-SS/4雙香蕉頭轉BNC適配器、OIBNC-G/1絕緣BNC公頭轉微型測試鉤連接線或是OIBNC-J/1絕緣BNC公頭轉微型測試夾連接線根據實際環境選擇）或是香蕉頭連接（OIPLUGS-J/14mm絕緣直式香蕉插頭轉微型測試夾連接線或是OILUGS-G/1絕緣直式香蕉插頭轉微型測試鉤連接線根據實際環境選擇）。

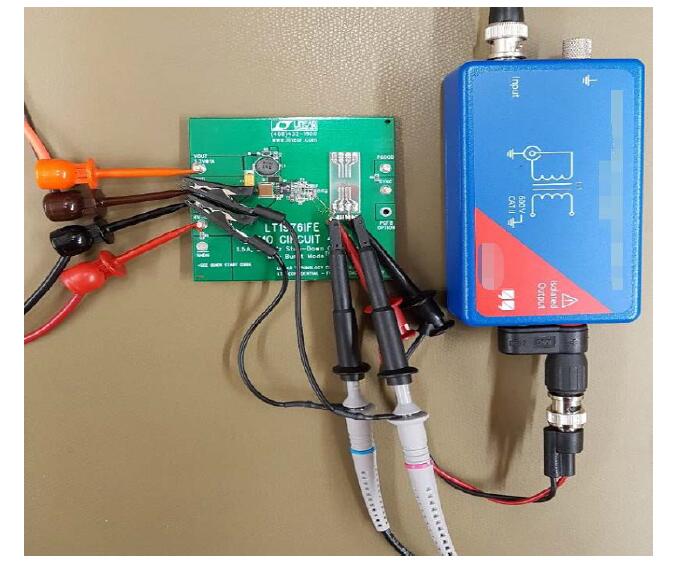

測量示意圖：

訂貨信息：

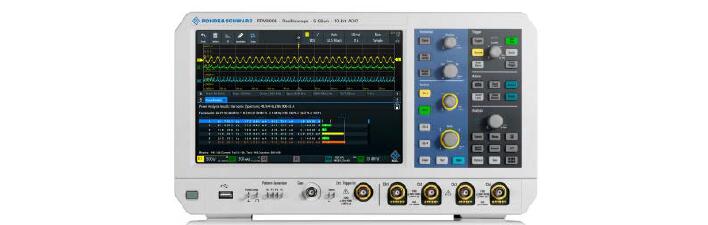

第一步：選擇示波器

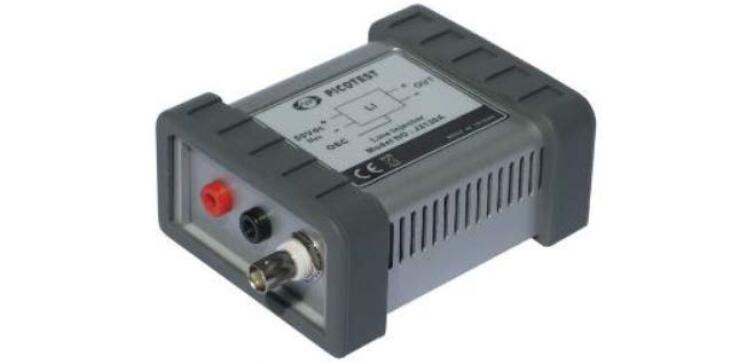

第二步：選擇信號注入器

第三步：選擇無源電壓探頭

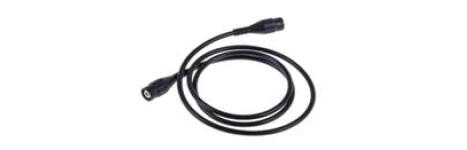

第四步：選擇BNC連接線

第五步：選擇DUT連接夾具

  版權聲明：本資料屬于北京海洋興業科技股份有限公司所有，如需轉載，請注明出處！
