伺服線路板自動測試系統方案

　　產品介紹

　　根據客戶提出對伺服線路板自動測試的需求，我司開發此產品實現對伺服線路板裝機前電氣性能各項指標的自動測試，確保伺服線路板裝機后輸出信號與設計指標吻合，保障其裝機后可靠、高效地運行。

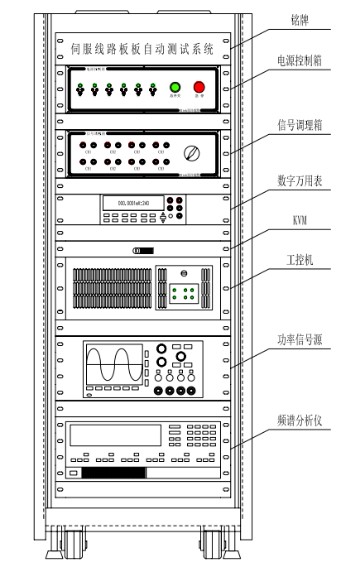

　　伺服線路板自動測試系統外觀示意圖

　　測試說明

　　系統采用模塊化、結構化的設計，具有良好可擴展性。自研的電源控制箱內部集成一臺線性電源，為整個測試系統供電。由KVM、工控機、數字萬用表、功率信號源和頻響分析儀組成自動測試系統，實現輸入電壓、電流、伺服線路板電壓、電流自動采集、伺服線路板功率信號注入和頻響自動分析。

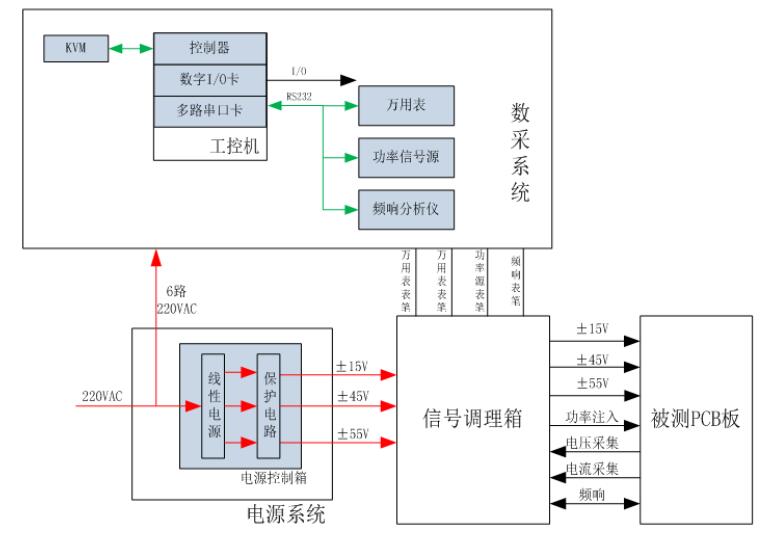

　　伺服線路板自動測試系統原理圖

　　產品特點　

　　? 噪聲帶寬：10MHz；

　　? 采 樣 率：2～128K：250MS/s；

　　? 振幅解析度：0.1mVpp，0.1mVrms，1mV，0.1dBm或4位

　　? 功率信號：正弦、方波、脈沖、鋸齒波、三角波、sin(x)/x、高斯、洛侖茲、指數上升/衰減、半正矢、噪聲。
