電纜綜合測試儀研制方案

　　產品介紹

　　為保證電子武器系統中各種電纜功能及性能的完好性，客戶提出了電纜綜合測試儀的研制需求，我司根據技術要求開發電纜綜合測試儀，此產品不僅具有100路導通性測試、絕緣性測試功能，更具有自動尋線和系統信息配置能力，通過Labview驅動能夠快速二次開發。

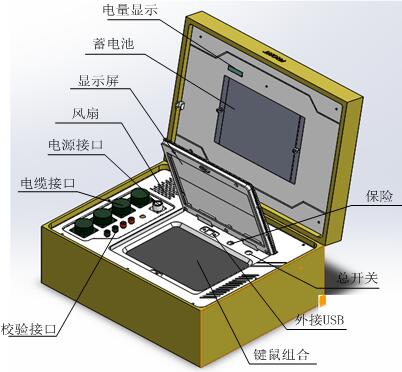

　　電纜綜合測試儀外觀示意圖

　　測試說明

　　系統采用標準化、模塊化、結構化設計，計算機控制切換板切換測試通分配給被測電纜，同時通過計算機選擇導通或絕緣性測試功能，將采集到的數據通過串口回傳計算機進行存儲、分析。

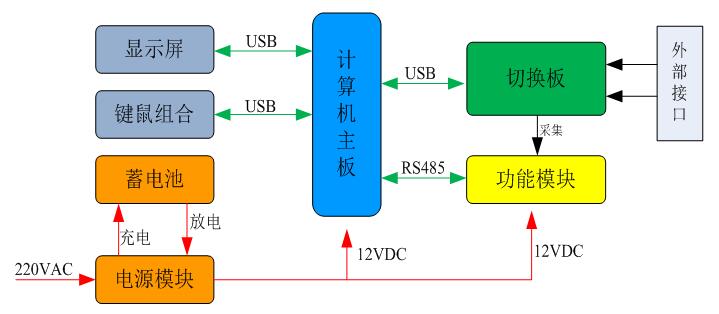

　　測電纜綜合測試儀原理圖

　　產品特點

　　? 通    道：100路導通性測試功能；

　　100路絕緣性測試功能；

　　? 導通精度：±0.1Ω。

　　? 絕緣范圍：≥20MΩ

　　          ≥1000V

　　? 連續工作：≥8h
