模擬示波器時代的終結
模擬示波器自從泰克在60年前發明以來，已得到廣泛應用，但是，如今隨著數字技術的發展和顯示器技術的更新，模擬示波器已陸續退出歷史舞臺，很多示波器品牌已在十年前就已退出模擬示波器，例如示波器鼻祖泰克(Tektronix)在推出金典模擬示波器Tek2465B(高達500M帶寬)后，就已不再進行模擬示波器研發，并且在上世紀末提出了示波器數字化革命，數字示波器已替代模擬示波器，模擬示波器的年代現在已徹底落幕。本文北京海洋興業科技有限公司摘自德國惠美的一篇文章(An era is coming to an end)，讓我們好好看看模擬示波器時代的終結。
德國惠美最近宣布：我們將停止我們最后的模擬示波器生產。走到這一步，大多數人可能都不會感到驚訝：近幾年的市場，已經幾乎完全轉向數字示波器技術。多年來，現在，德國惠美已經完全專注于數字實時示波器(DSOs)和混合信號示波器(MSOs)(HMO1024和HMO3524甚至得獎)。你一定感到驚訝的是我們決定的原因：我們最后的模擬示波器已廣泛普及。所以德國的“Elektronik”雜志針對以下5W問題對德國惠美進行了專訪。

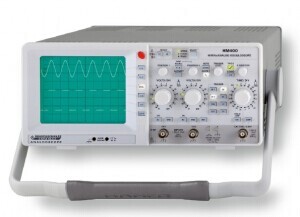

HM400模擬示波器
1W：為什么要停止生產如此受歡迎的產品呢?
一段時間以來，陰極射線管(CRT)的供應對我們而言已越來越有問題。正如傳統的電視機，CRT是模擬示波器的關鍵部件。大多數CRT管制造商已經退出此業務。在尋找供應商方面的困難只不過是德國惠美面臨的一個挑戰，同時，針對市面上存在下來的陰極射線管，我們還面臨著非常獨特的附加費用。從長遠來看，這些費用會與我們的座右銘“在測試和測量領域創造價值”相矛盾。在這一點上，我們不打算把成本增加給客戶，因此德國惠美停產模擬示波器。
2W：為什么模擬示波器還如此受歡迎呢?
我們自己都有點驚訝：模擬示波器仍然存在較高的需求，特別困惑的是，在我們頭腦里，自然想到的是世界主要在圍繞數字產品----高度重視在混合信號示波器上。但是，我們發現，許多客戶認為模擬設備更容易、更快捷使用。
讓我們再來看看XY功能。比如：這自然也包括在德國惠美HM400模擬示波器，如果你想檢查發生器的頻率響應，不需要了解消隱間隔或采樣率。然而，當數字示波器使用不足或不適當調整時，這些因素能快速扭曲結果。下圖描述的信號，是一個從1kHz到1MHz掃頻信號，由HMF2550任意波形發生器產生。

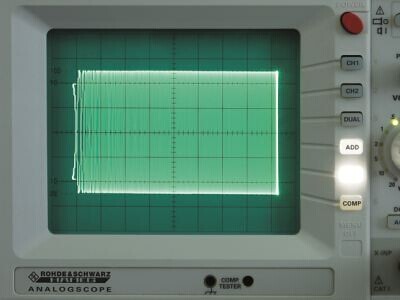

HM400：發生器的頻率響應
模擬示波器可馬上顯示該圖像，甚至掃描時間對結果沒有太多的影響。在這種情況下，模擬示波器的工作確實非常簡單和容易。但是，如果你想存儲或打印模擬示波器所測試的圖像作為測試證據–或者希望使圖像材料成為科技期刊，這些模擬示波器就難做到了！
3W：在哪些領域模擬示波器受歡迎?
除了較小的電子實驗室，教育部門是一個領域。這樣做的原因是：在學校，如果老師想教些一般概念，“自動設置AutoSet”和“快速瀏覽QuickView”這些關鍵詞在學生中很受歡迎。但是，學生們對這些關鍵詞受歡迎的原因僅僅學生們完成實驗練習更快，并不是因為他們會理解示波器如何工作更快速。
另一個領域，在維護部門，現在你還是可以找到許多模擬示波器，原因是模擬示波器的簡便性。一個例子是借助示波器想要快速找到錯誤來源的服務人員，從他們的訓練期開始，許多服務技術人員都一直相信模擬示波器是他們完成任務的最佳裝置。
4W：哪些是模擬技術能實現，而數字技術不能實現的?
當觀察一個未知信號時，通過使用一個非常簡單的模擬裝置，你可以很快獲得一個信號出現的第一圖像。讓我們看看，例如：一個具有50MHz載波頻率的調幅信號(AM)，其調制為一個40Hz的矩形信號。為了回答你的問題，這個例子本身表明我們會得到更多的創意。
使用HM400模擬示波器，只需要少數的幾個設置，你就會看到你正在處理的信號型式。然而，由于缺少存儲能力，它是不可能執行信號的詳細分析。此外，在這種情況下，創建一個圖像可能會出現問題。一個模擬裝置將很快只為這些用戶工作：他們只想找到一個未知信號的具體表現，而不進行額外的信號分析。

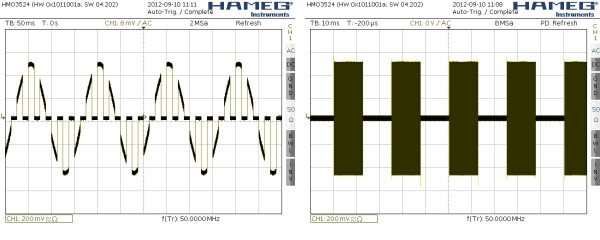

在信號可以以不同的方式解釋方面，數字示波器可能會有問題。下面的截圖都具有相同的輸入信號，其中一個激活而另一個沒有激活峰值檢測：
這可能很容易誤導那些沒有經驗的用戶，尤其是在處理一個未知的信號時。模擬示波器保證用戶，特別是那些沒有什么經驗的人員，快速和容易實現他們的目標。
5W：不管你同意與否，數字示波器以較低的價格和它們的特殊點，都早已取代了模擬示波器？
當然，以上是德國惠美只提供數字示波器，不通過模擬示波器的主要原因。此外，現在德國惠美所有的數字示波器隨時都配備隨時混合信號MSO選項，因為我們知道，今天的大多數測量應用是用于數字系統。說到這，我們也不要忘了那些消費者，他們還在購買唱片機，所以德國惠美提供的數字示波器，盡量在提升示波器的開機速度和測量速度。總之，如果客戶是還在需求特定的產品，并且我們能夠盈利制造這些，我們致力于與之相應的客戶服務。
