EMS新對策：迷你型脈沖群發生器

傳統根據GB/T-17626.4（EN1000-4-4）標準進行快速瞬變脈沖群抗擾度一致性試驗時，往往用昂貴的濾波和屏蔽材料來消除電磁不兼容的問題?，F在，此問題迎刃而解，應用一款新型低成本的場源，來找到電磁薄弱點，不需要特殊的探頭來進行電磁不兼容測試。在整個設備里，這樣的電磁薄弱點只是存在于某個單一導路上。此時，如果僅因為單個路徑，采用昂貴的濾波和屏蔽材料來消除電磁不兼容的問題，往往得不償失。

為什么需要對整個設備裝備昂貴的屏蔽和濾波測量呢？如果產品的抗干擾測試通不過，傳統的EMS對策是采取屏蔽和濾波，我們利用迷你突發脈沖發生器，能精確定位電路上的電磁薄弱點，從而采取最經濟有效的手段來排除，能節省大量的開發和生產成本。

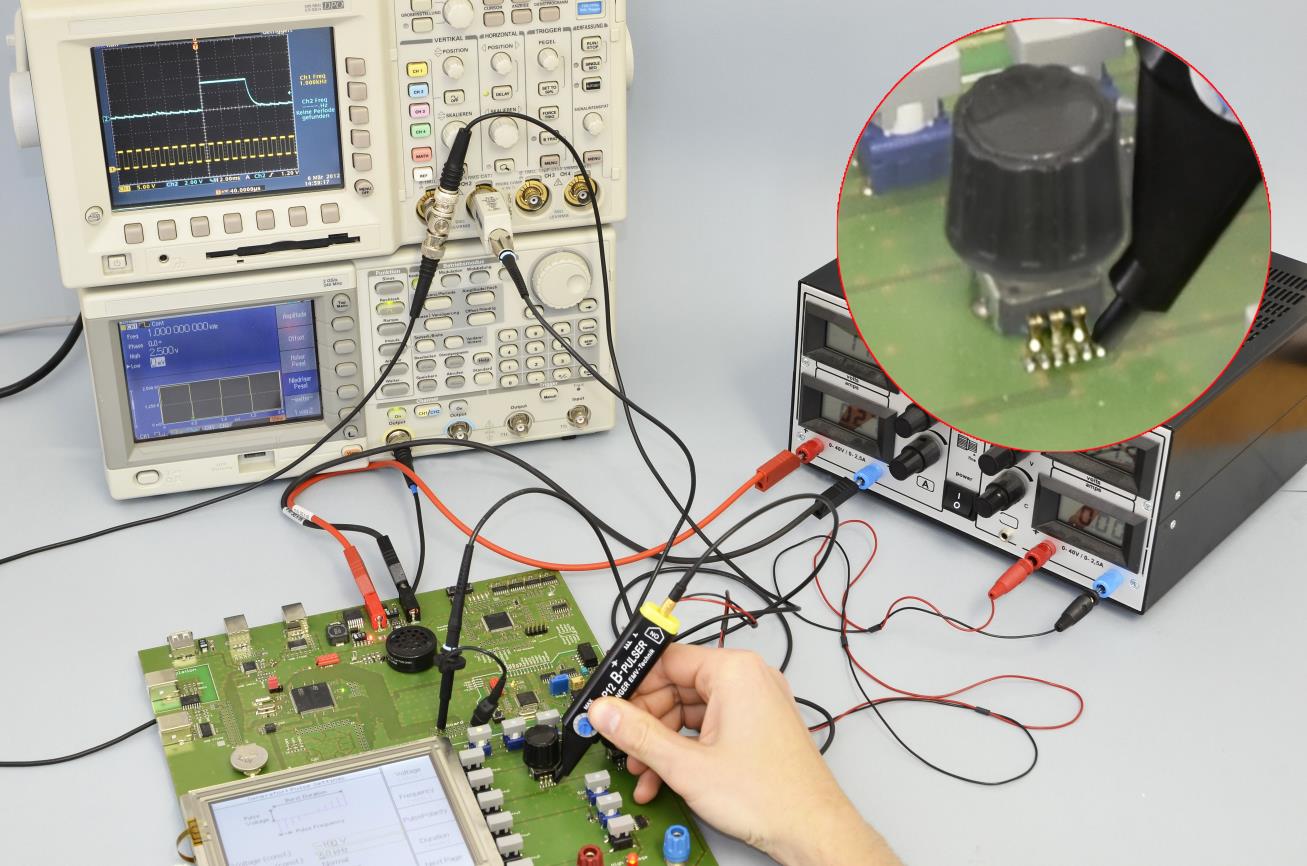

現北京海洋興業科技股份有限公司（簡稱海洋儀器）推出系列迷你電場脈沖發生器和磁場發生器，輕松解決在研發階段的EMS問題，這些迷你型脈沖群發生器像筆一樣，隨身攜帶。使用它，工程師可以把EMS測試電磁場發生器放到口袋里。

迷你型脈沖群發生器產生強度很強的突發脈沖群（EFT）和靜電放電（ESD）等效脈沖場，可廣泛應用于電子單元，精確定位電路在突發干擾上的薄弱點；適合在研發階段進行抗擾度測試，在布局和裝配期間通過糾正措施，提前減少屏蔽和濾波的復雜結構。

其應用領域如下：

1、在產品開發期間進行產品抗干擾性能調試；2、精確定位抗干擾測試中的電磁薄弱點；3、定位敏感的信號線；4、合理配置接地系統和輔助電源系統；5、在PCB板上解決問題，減少對屏蔽和濾波的依賴性；6、合理設計連接器、排線或帶狀電纜、串行連接；7、布局信號傳導路徑；8、組件、輸入、輸出、VCC的可靠性測試。

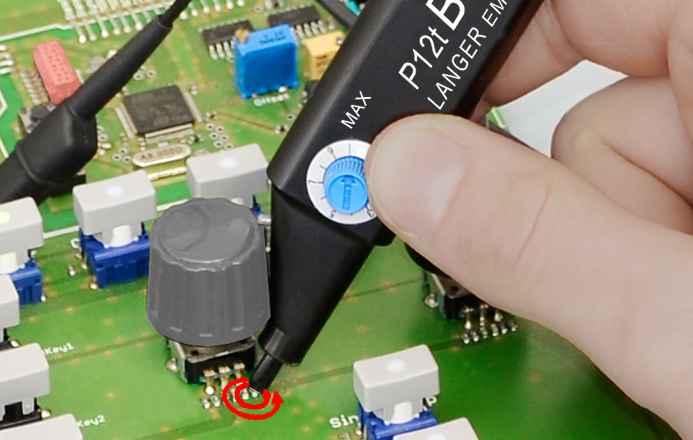

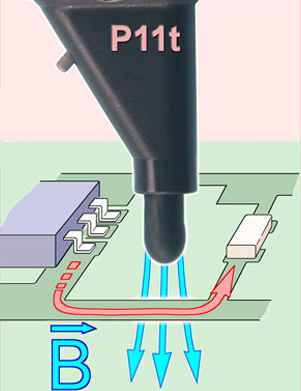

迷你型脈沖群發生器功能原理：在迷你發生器的頂端，能發出強度很強，而且很陡的脈沖信號，形成電快速瞬變試驗或者靜電放電試驗測試忠分布到被測設備的電磁場。用小面積由電磁場，發射到被測設備各個空間的位置上，應該能夠找到導致測試通不過的薄弱點。由于迷你突發脈沖發生器能分別產生磁場脈沖和電場沖，因而易于區分電磁薄弱點類型。

新對策目標：

一般情況下，電磁薄弱點會限制在被測設備的一些小區域上。使用迷你型突發信號發生器的目的在于定位這些薄弱點的區域：可能是元器件、也可能是布線或者電纜。利用這種方法，可以大大減少對屏蔽和濾波等手段的依賴性，從而降低研發和生產成本。有多款產品可供選擇：

P23電場發生器產生的干擾脈沖電壓是容性耦合到高阻抗IC輸入端，例如：復位、時鐘、或石英針、或進入PCB板電流信號線?？梢灾噩F被測設備已確定的故障，找到定位電路中敏感的結構和需要保護的信號。

E場發生器產生的最大電壓為1.2kV，針尖在測試設備上怎樣產生這么高的電壓，基本上取決于直接接觸的測試環境。單個電壓脈沖上升沿為1.8ns，通過10pF內部電容耦合產生器的針尖?？梢苑謩e切換：極性、單個脈沖、5kHz脈沖串和脈沖電壓。
