民標電磁兼容-電快速瞬變脈沖群抗擾度測試系統

脈沖群抗擾度測試是模擬電網中眾多機械開關在切換感性負載時所產生的干擾。這類干擾的 特點是：成群出現的窄脈沖、脈沖的重復頻率較高（kHz～MHz 級）、上升沿陡峭（ns 級）、 單個脈沖的持續時間短暫（10～100ns 級）、幅度達到 kV 級。成群出現的窄脈沖可對半導 體器件的結電容充電，當能量積累到一定程度后會引起線路損毀和設備故障。試驗時將脈沖 疊加在電源線（通過耦合/去耦網絡）和通信線路（通過電容耦合夾），對設備形成干擾。 電快速瞬變脈沖群抗擾度試驗等級。

測試設備：電快速瞬變脈沖群發生器，耦合去耦網絡

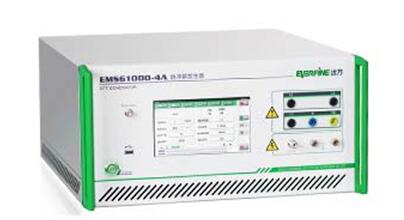

EMS61000-4A 智能型群脈沖發生器

適用于電快速瞬變脈沖群抗擾度試驗場合使用，完全符合 IEC（國際電工技術委員會）最新標準 IEC61000-4-4，及歐洲電氣標準（EN61000-4-4），以及國家標準（GB/T17626.4）。 提供測試軟件平臺，內置 IEC 標準測試等級，可編程 50 組記憶。

適用于各類照明電器、電子線路和設備的群脈沖試驗。 試驗電壓:0.25kV～5.0kV（通過定制可實現更高電壓） 脈沖重復頻率:0.1kHz～1MHz（通過定制最高可達 2MHz） 脈沖極性:正、負或自動交替 試驗負載阻抗:50Ω±2%、1000Ω±2%; 脈沖群周期（重復時間）:20ms～99999ms

測試時間：1s  ～99999s

相位同步：0-359°相位同步/電源同步/異步 內置三相耦合/去耦網絡

AC：相電壓 0～260V，50Hz/60Hz，最大允許持續電流 20A DC：0～220V，最大持續電流 20A 受試設備和電源網絡斷開時，耦合/去耦網絡輸入端的殘余試驗脈沖電壓不超過施加試驗電壓的 10%

通訊功能：RJ45 通訊接口，可通過上位機遠程控制設備完成各項測試。
