民標電磁兼容-浪涌抗擾度測試系統

浪涌（沖擊）抗擾性試驗通過模擬自然界的雷擊現象（間接雷）以及供電線路中因大型開關切換所引起的電壓變化，測試其對供電線路和通信線路的影響。浪涌試驗規定了兩種波形（1.2/50μs 和 10/700μs），能量特別大，對 EUT 的影響可能是破壞性的。10/700μs（俗稱通信波）適用于長距離對稱通信端口的測試，1.2/50μs 適用于電源線端口和其他信 號線端口的測試。

浪涌抗擾度試驗等級：

等級           開路試驗電壓（±10﹪）kV

1                 0.5

2                 1.0

3                 2.0

4                 4.0

X                 特定

測試設備：浪涌發生器、耦合去耦網絡

測試配置：

除非相關產品標準規定，施加在直流電源端和互聯線上的浪涌脈沖次數應為正、負極性 各 5 次；對交流電流端口，應分別在 0°、90°、180°、270°相位施加正、負極性各 5 次 的浪涌脈沖，連續脈沖間的時間間隔 1 分鐘或更短。

如果重復率 1/min 更快的試驗使 EUT 發生故障，而按 1/min 重復率進行測試時，EUT 卻正常 工作，則使用 1/min 的重復率進行測試。

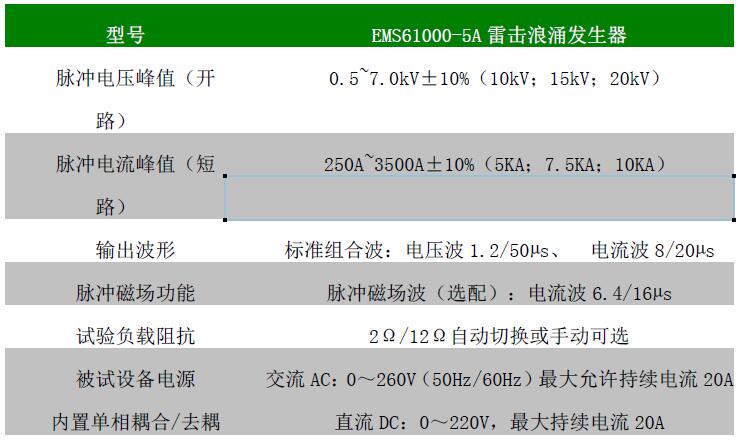

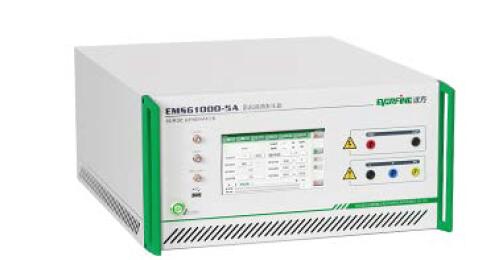

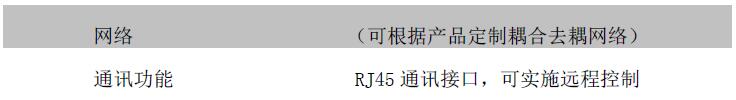

EMS61000-5A 雷擊浪涌發生器是用于模擬間接雷擊，產生高能量（高電壓、大電流） 浪涌的儀器，完全符合 IEC（國際電工技術委員會）最新標準 IEC61000-4-5，及歐洲電氣標 準（EN61000-4-5），以及國家標準（GB/T17626.5）。內置智能單相 CDN、可自動切換差模/共模測試及浪涌路徑；具備浪涌電壓峰值、電流峰值測量及閥值設置功能，便于判斷試品 失效；內置浪涌電壓、電流差分探頭，提供波形觀測端，便于實時監測；內置 IEC 標準測試 等級，可編程 30 組記憶；提供軟件測試平臺試驗操作方便快捷。

 適用于各類照明電器、電子線路和設備的雷擊浪涌試驗。
