民標電磁兼容-騷擾功率測試系統
對于家用電器等設備,體積小,電源線長,在 30MHz 以上時,家用電器所產生的輻射騷 擾能量主要是通過靠近器具的電源線向外輻射,騷擾功率測試電子電氣設備通過電源線、互連線及信號線輻射出來的電磁騷擾功率是否滿足要求。
對于僅連接一根電源線(或其他類型引線)的小型受試物,例如家用電器和電動工具, 標準認為:引線上由共模電流引起的輻射發射,遠遠大于受試物表面向外的輻射。通常采用 吸收鉗測量法(ACMM),ACMM 進行輻射發射測量的優點是縮短了測試時間和節省場地費用(可以在屏蔽室內進行)。一般標準規定的頻率范圍 30MHz - 300MHz,音視頻設備要求測量的頻率范圍為30MHz-1GHz。
測試設備:EMI 接收機、功率吸收鉗、去耦鉗、滑軌、測試軟件等。

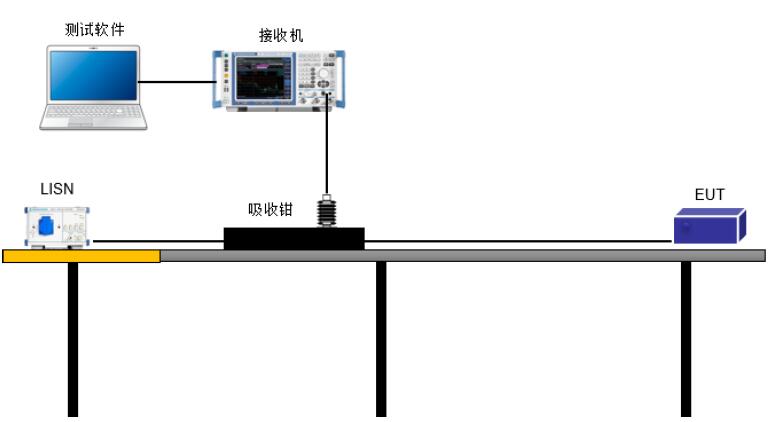

測試配置:
