民標電磁兼容-諧波閃爍測試系統
由于電子產品內部大量使用開關電源,在提高電源利效率的同時,由于非線性的電能轉 換,會向電網里注入大量諧波電流,它不僅會干擾同一電網中的其他設備,還會使電網的中 線電流超載,影響輸電能力。此外,對電源的相位控制還會引起電網有效值電流發生變化, 導致負載側的有效值電壓產生波動,引起照明燈具的燈光閃爍。 諧波測試主要測量 EUT 工 作時注入到電網中的諧波,諧波測量電路中,試驗電源是一個理想化的交流電源,具有內阻 小、波形純、電壓穩和頻率準的特點。測量設備是個離散富里葉變換的時域分析儀器,可以 分析 1~40 階次的諧波電流值。
電壓波動和閃爍的測試,主要測量 EUT 引起的電網電壓的變化。電壓變化產生的干擾 影響不僅僅取決于電壓變化的幅度,還取決于它發生的頻度,電壓變化通常用二類指標來評 價,即電壓波動和閃爍。電壓波動指標反映了突然的較大的電壓變化程度,而閃爍指標則反 映了一段時間內連續的電壓變化情況。

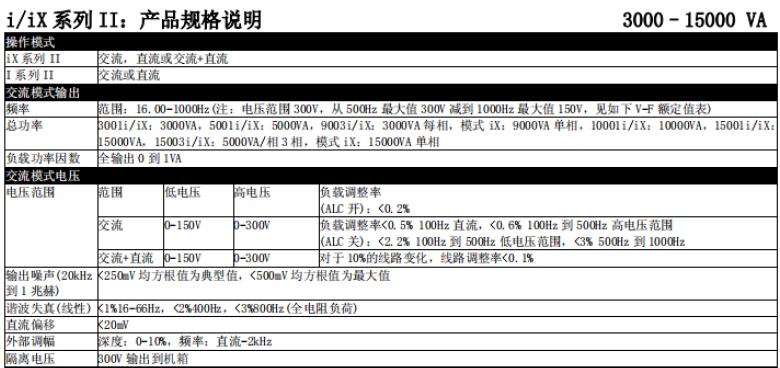

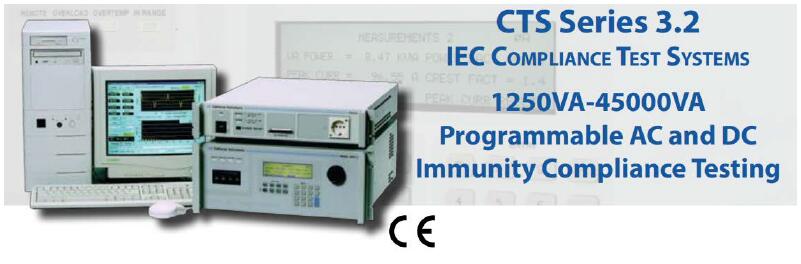

測試設備:純凈電源,諧波閃爍分析儀 。
測試配置:
