民標電磁兼容-傳導抗擾度測試系統

對于低頻（150kHz-80MHz/230MHz）的射頻信號，由于其波長比 EUT 尺寸要長得多，EUT 的互連電纜（包括電源線和電纜線）比 EUT 本身更容易成為天線而接受電磁場，因此射頻抗 擾度試驗的低頻部分，采用傳導測試方式更直接。

針對不同類型的電纜，可選 4 種注入方式：

CDN 注入：適合于電源線（使用 M 型 CDN）以及常用電纜。

電磁鉗注入：如果無法使用 CDN，可以使用 EM-鉗（電磁鉗）。電磁鉗是一種高效寬帶的夾鉗式注入設備，常用于測試非屏蔽的多根電纜。

電流鉗注入：如果無法使用 CDN，而且被測試電纜的長度很短，就需要使用電流鉗。

直接注入法：通過 100Ω電阻直接注入到同軸電纜的屏蔽層上。

試驗等級：

測試設備：射頻信號源、耦合去耦裝置、功率放大器、衰減器、射頻開關、測試軟件及其他專用配件等。

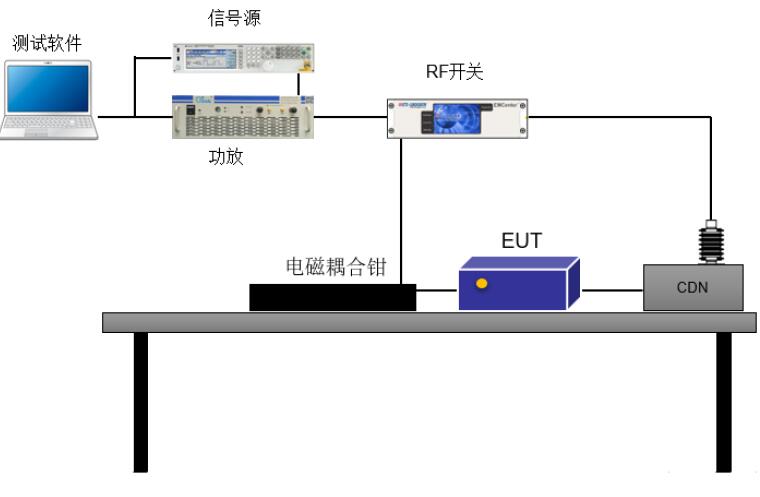

測試配置：
