電磁屏蔽效能測試-電纜電磁屏蔽效能測試系統

測試系統主要由頻譜分析儀、RF 開關、信號源、功率吸收鉗、同軸負載、測試軟件等 組成，設計動態范圍 100dB，按照 GB17737.1-2000 標準中 12.4  規定的測量方法進行檢測。 其中，屏蔽箱、信號源、射頻適配器、同軸負載等構成發射子系統，用于發射符合測試頻率 并滿足測試幅度要求的射頻信號。頻譜儀、功率吸收鉗、RF 開關等構成信號接收子系統， 用于接收來自被測電纜表面的 RF 信號。功率洗手前接收到由被測電纜表面發射出的 RF 信號， 將該信號通過電纜饋送到頻譜儀的信號輸入端并轉換為電壓信號。該電壓信號進入頻譜儀內 后，通過衰減、調諧、放大、檢波、數據處理等一系列過程，最終在頻譜儀的屏幕上顯示出 來，測試軟件實時控制信號源發射強度和頻譜分析儀讀數，自動設置測試參數，降低頻譜儀 噪聲，自動搜索峰值并計算出屏蔽效能，最終計算出的屏蔽效能可通過數據表顯示，軟件支 持測試數據存儲和導出。

測試系統原理圖如下：

技術指標：

頻率范圍：30MHz~1GHz

屏蔽效能測試范圍：≤80dB

主要設備：

SMC100A 射頻信號發生器； 同軸負載。

FPC1000 頻譜分析儀； 功率吸收鉗。

射頻開關 自動測試軟件

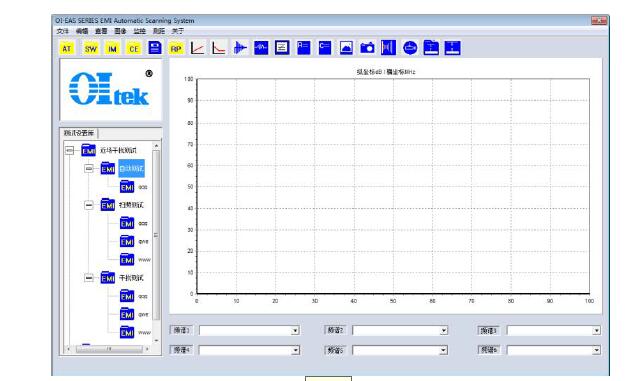

測試軟件使用 C 語言開發。可在 WINDOWS7 及以上系統運行。

軟件功能：

實現電磁屏蔽效能自動化測試 。

可在 30MHz~1GHz 頻率范圍內任意選點測試，也可以設定測試點數和頻率范圍，自動測試。

自動損耗修正，預先錄入通道和接收設備的修正參數，測試結果通過軟件自動修正。

自動計算屏蔽效能，以數據表和曲線圖形式顯示。

可導出測試數據和測試曲線。
