J2112A電流注入器是Picotest信號注入器系列之外的一種用途極其廣泛的設備。與HM8150或其它類似函數發生器相結合，能夠執行高達40MHz的小信號和大信號階躍負載，上升/下降時間高達20ns，電流高達1A。可以控制上升和下降時間，任意波形用來激勵注入器產生幾乎任何特征模式的負載電流曲線。這適合模擬所有類型的負載條件，包括高速數字電路負載、電池放電曲線、或自發電流尖峰。
當與網絡分析儀耦合時，J2112A電流注入器可用于測量所有類型電路和系統的輸出阻抗，包括電源、調壓器、電源總線和電池。無需中斷控制回路的情況下，它可用于非侵入性測量開關電源的組合輸入濾波器/負電阻的穩定性、或線性或開關調節器的相位裕度。
J2112A還支持測量和提取晶體管數據的應用，包括電流增益、Ft和許多其他動態性能參數。在射頻和儀器電路中，它可以用來為A類放大器和緩沖器提供恒流偏置。
極值可控電流源
控制輸入接受任意用戶控制的DC+AC信號，該信號可從任何直流電源、信號發生器或網絡分析儀獲取。內置可選擇的偏置電流與網絡分析儀一起使用確保A級操作。
輸出電流比輸入信號降低40dB，其轉換比為10mA/V。電流監測器輸出端口設計為端接50Ω，可與網絡分析儀、示波器或數字萬用表一起使用，以1A/V刻度監測注入器的輸出電流。
主要特點：
? 快速瞬變負載，高達1A
? 上升和下降時間：20ns典型值
? DC～40MHz可用頻率范圍（取決于互連）
? 非侵入性測量相位裕度、輸出阻抗、反向傳輸、串擾、輸入濾波器穩定性
? 與正電壓源一起工作
? 與網絡分析儀一起使用的內置偏移
? 50Ω輸出的精密電流監測器
? 與任何廠家的AWG、函數發生器或網絡分析儀配合使用
? 含具有通用輸入的高PSRR低噪聲電源適配器

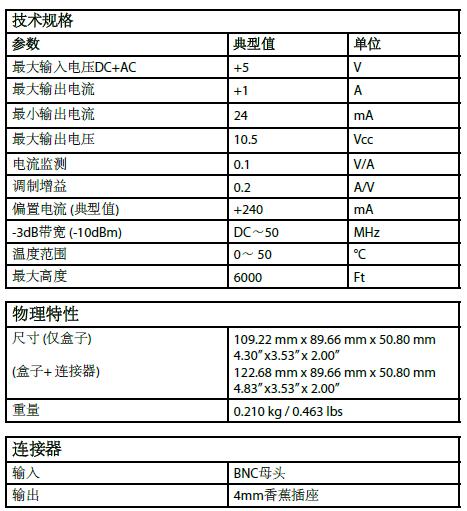

技術規格：
